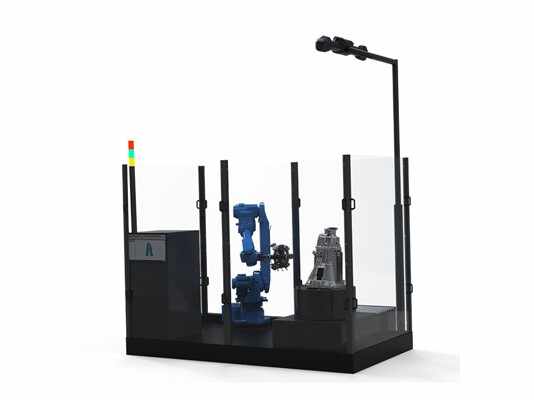

Das automatisierte 3D -Inspektionssystem von Autoscan - T22 bringt Scangeschwindigkeit und zahlreiche Daten auf die nächste Ebene. Mit hoher Genauigkeit und starker Zuverlässigkeit vereinfacht das automatisierte 3D -System die Workflows erheblich und optimiert den Produktionszyklus.

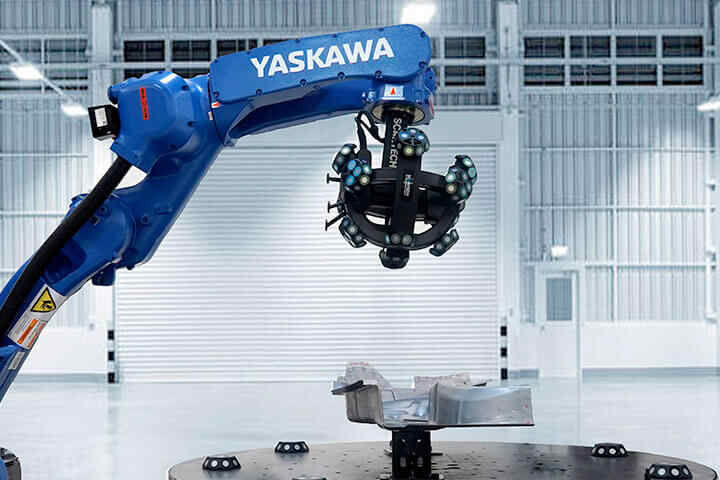

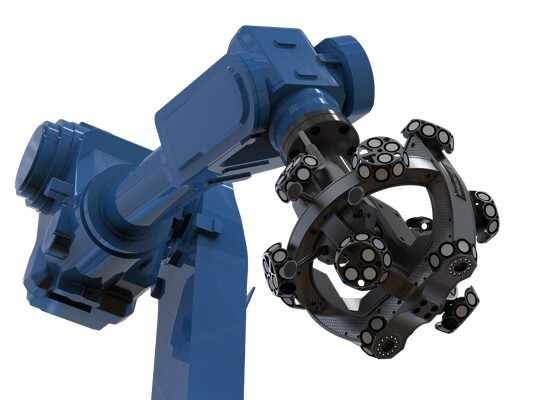

Autoscan - T22 arbeitet mit industriellem Roboter für eine intelligente Online -Qualitätskontrollinspektion und führt keine menschliche Intervention und vervollständigt automatisch die Batch -Inspektion, wodurch die Fehler menschlicher Faktoren vermieden werden und einfache - Inspektionsberichte verstehen.
Basierend auf verschiedenen Arbeitsumgebungen kann Autoscan - T22 mit verschiedenen 3D -Scan -Geräten ausgestattet werden. Solche vielseitigen 3D -Lösungen bieten einen technischen Support für die automatisierte 3D -Messung bei mittleren - großen Werkstücken.
Ein-Klick-Start und Offline-Programmierung ermöglichen eine automatisierte 3D-Batch-Inspektion rund um die Uhr.
Intelligente Online-Inspektion entlastet den Personaleinsatz und erstellt automatisch einen leicht verständlichen Prüfbericht.
Um den unterschiedlichen Anforderungen der Arbeitsumgebung gerecht zu werden, kann AutoScan-T22 mit verschiedenen 3D-Inspektionsgeräten ausgestattet werden und bietet so wirklich vielseitige und zuverlässige 3D-Inspektionslösungen.
AutoScan-T22 verfügt über eine starke Entstörungsfunktion, um eine genaue 3D-Inspektion unter komplexen Werkstattbedingungen zu gewährleisten.

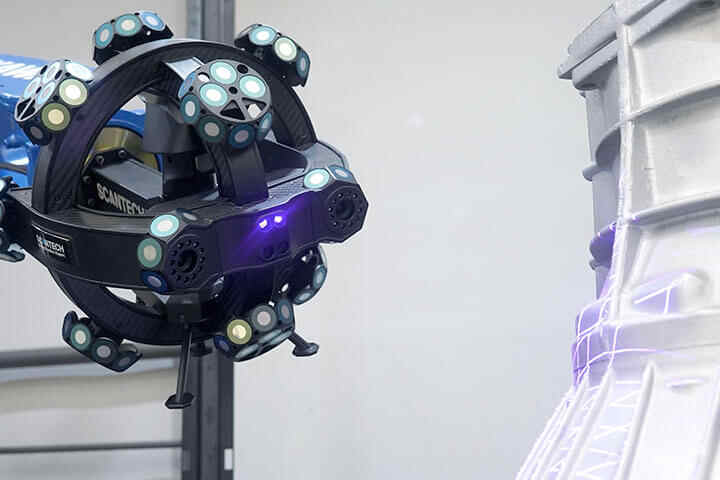

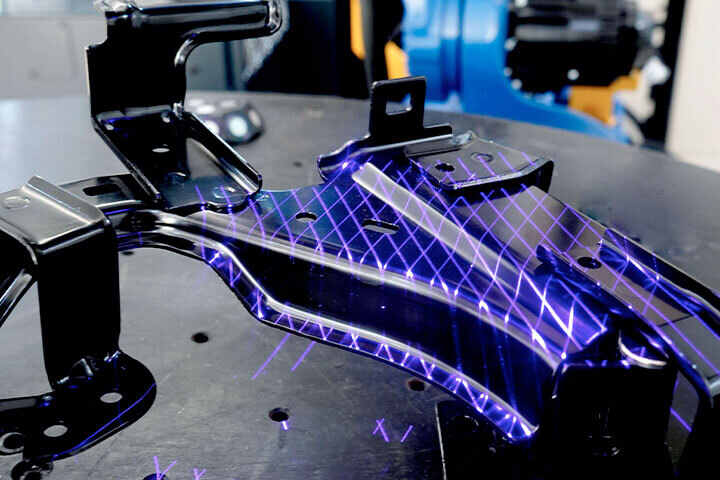

Durch die präzise Synchronisierung der Objektbewegung und der Scannerbewegung ermöglicht AutoScan-T22 eine unglaublich genaue Datenerfassung.
Gestalten Sie unsere 3D-Welt neu mit dem fortschrittlichsten verfügbaren 3D-Scansystem.
| Typ | Autoscan - T22 | ||
|---|---|---|---|
| Scanmodus | Standardmodus r | Hyperfeinmodus b | |
| Laserquelle | 7 rote Laserkreuze (+ 1 zusätzliche rote Laserlinie) | 7 blaue parallele Laserlinien | |
| Tiefes Lochscannen | Unterstützung | ||
| Hyperfeinscanning | Unterstützung | ||
| Genauigkeit | 0,030 mm | ||
| Messrate | 480.000 Messungen/s | ||
| Scanbereich | Bis zu 275 x 250 mm | ||
| Laserklasse | Klasse (Auge - sicher) | ||
| Auflösung | 0,050 mm | 0,020 mm | |
| Volumetrische Genauigkeit | 9,1 m³ | 0,064 mm | |
| 16,6 m³ | 0,078 mm | ||
| Volumetrische Genauigkeit (Mit MSCAN - L15 Photogrammetriesystem)) | 0,015 mm/m | ||
| Teilgrößenbereich (empfohlen) | 200 ~ 6000 mm | ||
| Stehen - ab der Entfernung | 300 mm | ||
| Feldtiefe | 260 mm | 180 mm | |
| Ausgangsformate | .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .csc oder individuell | ||
| Betriebstemperaturbereich | - 10 ~ 40 ° C. | ||
| Schnittstellenmodus | USB 3.0 | ||
| Patente | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN211121096U, US10309770B2, KR102096806B1 | ||
Bei einem 4 Meter langen Kajak dauert die Messung sehr lange. Herkömmliche 3D-Scanner haben gewisse Einschränkungen im Scanbereich, und es kommt zu Datenspleißfehlern und Ineffizienzproblemen.
Der 3D-Scanner der KSCAN-Serie reduziert die Anzahl der Markierungen dank seines konkurrenzlosen Scanbereichs von 1440 mm x 860 mm drastisch. Dies spart Arbeitsaufwand und ermöglicht eine Kostenkontrolle. 1.350.000 Messungen/s ermöglichen zudem eine schnelle Datenerfassung.
Lesen Sie den ganzen Fall

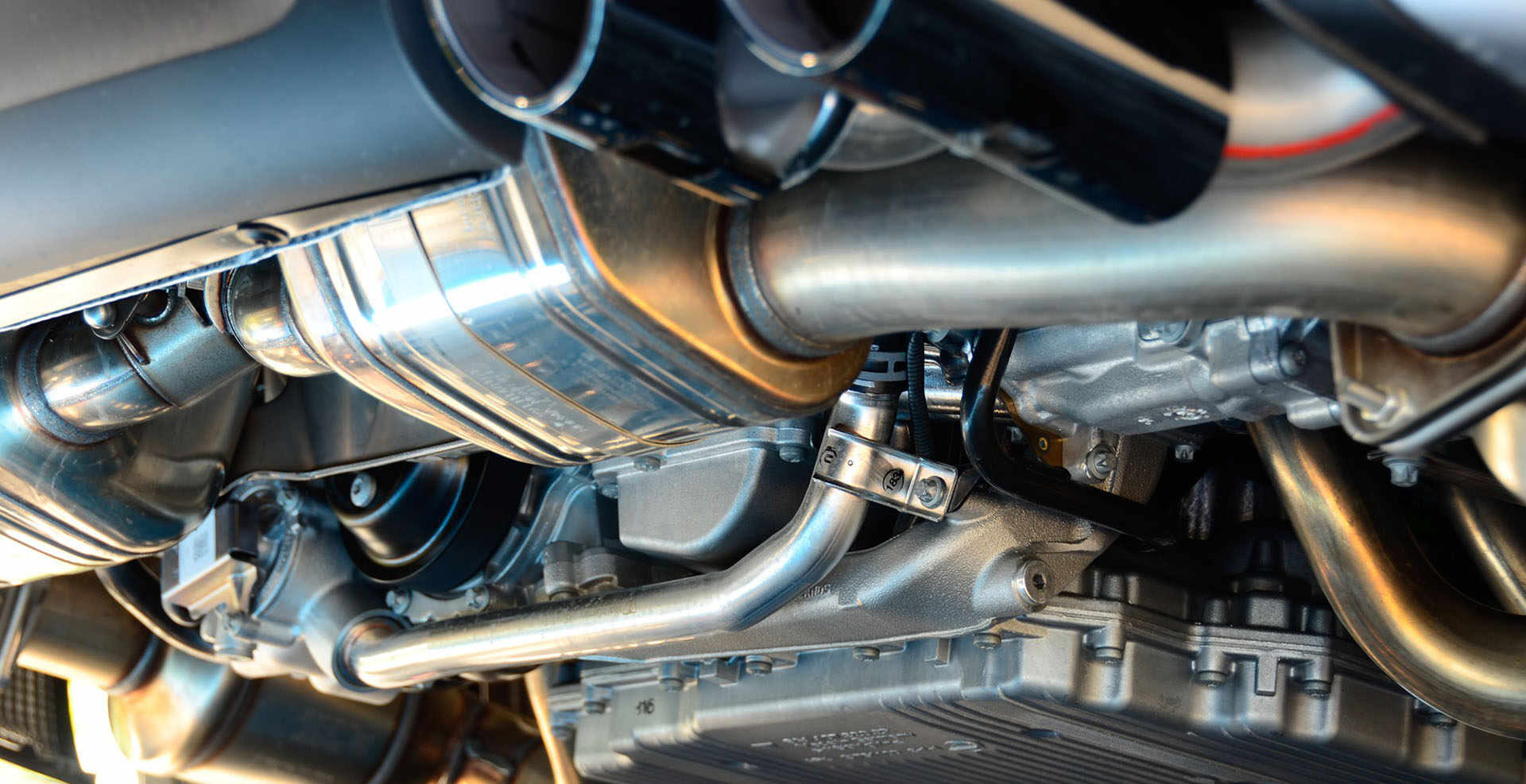

Fehlende genaue Daten von Fahrzeugauspuffrohren führen zu Abweichungen, die sich auf den Einbau der Innenteile auswirken und das Design sowie die Raumausnutzung der Gesamtstruktur des Fahrzeugs beeinträchtigen.
Um die 3D-Daten von Auspuffrohren präzise zu erfassen, kombinieren wir unsere 3D-Scanning-Technologie mit der Rohrinspektionsfunktion der 3D-Software ScanViewer
Lesen Sie den ganzen Fall

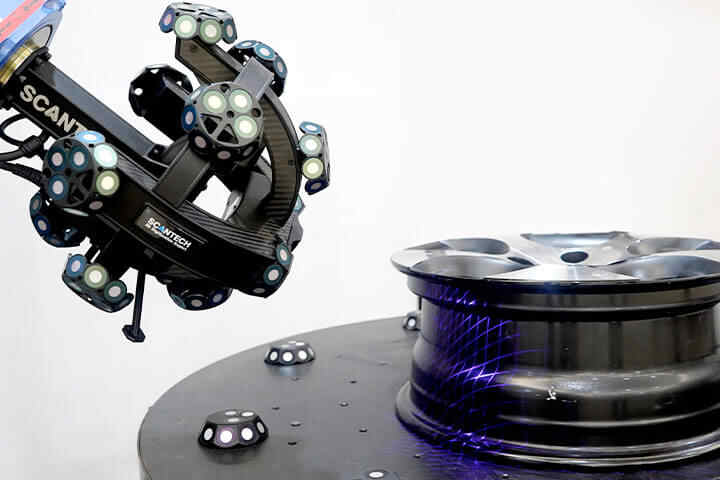

3D-Prüfung von Fahrzeug-Laufrädern
Die Prüfung von Fahrzeug-Laufrädern ist schwierig, da Kamera-3D-Scanner Schwierigkeiten bei der Bedienung und Erfassung der 3D-Daten komplexer Objekte haben. Herkömmliche tragbare 3D-Scanner können die hohen Detailanforderungen nicht erfüllen.
PRINCE erfasst dank seiner Fähigkeit zur detailreichen Erfassung präzise 3D-Daten komplexer Objekte und bietet so hocheffiziente technische Unterstützung für Produktentwicklung und -design.
Lesen Sie den ganzen Fall
SCANTECH liefert zuverlässige 3D-Digitalisierungs- und NDT-Lösungen für Hersteller in der Luft- und Raumfahrtindustrie und sorgt so für bahnbrechende Verbesserungen im Fertigungsbereich.
Vollständige Bewerbung lesen
Mithilfe der 3D-Scantechnologie können Automobilhersteller niedrigere Entwicklungskosten, ein unverwechselbares Design und eine strenge Qualitätskontrolle erzielen und so einen wertvolleren potenziellen Markt erschließen.
Vollständige Bewerbung lesen
Hochpräzises 3D-Scannen bietet Formenherstellern großen Komfort und zufriedenstellende Effizienz bei der Produktentwicklung und der Verlängerung des Produktlebenszyklus.
Vollständige Bewerbung lesen
SCANTECH 3D-Scanner tragen maßgeblich dazu bei, die Herausforderungen der Energiebranche zu meistern, da 3D-Messungen, 3D-Scanner, 3D-Scanning und digitale 3D-Lösungen den Fortschritt in Forschung und Entwicklung beschleunigen und die Produktqualität streng kontrollieren.
Vollständige Bewerbung lesen
