AM-CELL C200

Sistema di misurazione ottica 3D automatizzato AM-CELL C200
				    AM-CELL C200 è il sistema di misura 3D ottico automatizzato "tutto in uno", progettato per la misurazione di componenti di medie dimensioni, portando le misurazioni a un livello superiore. Il suo design modulare consente layout flessibili e un assemblaggio rapido. Il sistema, che può essere utilizzato senza parafanghi fisici, è dotato di un sistema di sicurezza attivo per evitare rischi per la sicurezza. È sicuro lavorare a stretto contatto con gli operatori, ed è ideale per misurazioni in officina, in sale CMM e in contesti formativi. Offre una soluzione di misura automatizzata per il controllo qualità durante l'intero ciclo di vita, offrendo alle aziende la possibilità di aumentare l'automazione, migliorare la produzione intelligente e aggiornare il business.

Efficiente e facile da usare

Layout flessibili

Sistema di sicurezza attiva

Vaste applicazioni

Prova le prestazioni degli scanner 3D portatili

Che tu sia in laboratorio, in officina o sul campo, devi affidarti a scanner 3D portatili di livello metrologico che siano davvero eccezionali in termini di facilità d'uso, precisione, risoluzione, affidabilità e rapida acquisizione dei dati.

Contatta ora

Le applicazioni vaste offrono nuove esperienze

Dimensioni massime dell'oggetto: D=Ф1500 mm

Carico utile dell'oggetto: 200 kg (parti di medie dimensioni)

Alimentazione: elettricità di rete

Piano di officina

Sala CMM

Ambienti educativi

Piano di officina

La cella di misura consente misurazioni in loco, indipendentemente dalle variazioni di illuminazione e temperatura. È in grado di misurare i pezzi con precisione anche in condizioni difficili.

Sala CMM

Il sistema può funzionare in modo sicuro e stabile senza particolari requisiti di configurazione. Il controllo fisico è opzionale, a seconda delle esigenze degli utenti.

Ambienti educativi

Grazie ai molteplici metodi di programmazione, insegnanti e persino studenti con poca esperienza possono imparare a utilizzare il sistema di misura in modo sicuro e in tempi brevi. Questo dimostra il nostro impegno nel creare un ecosistema di sviluppo dei talenti che favorisca l'integrazione tra industria, università e ricerca.

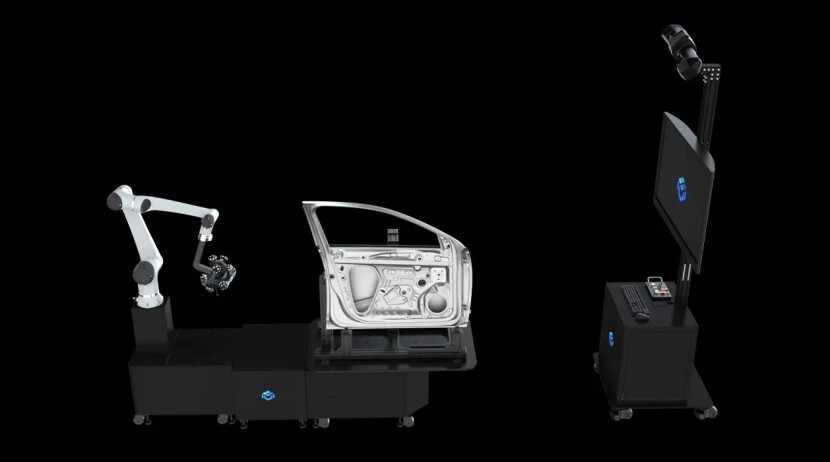

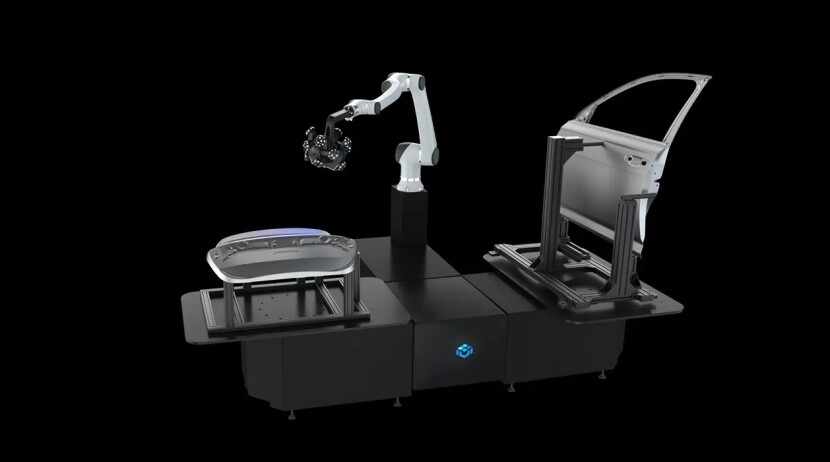

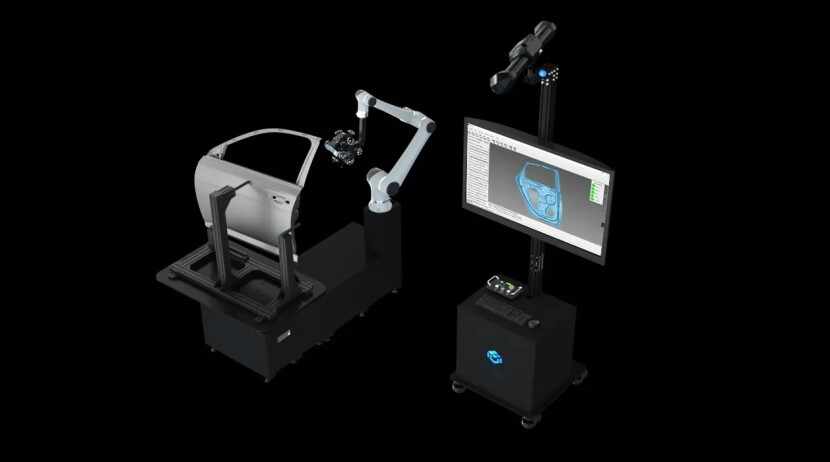

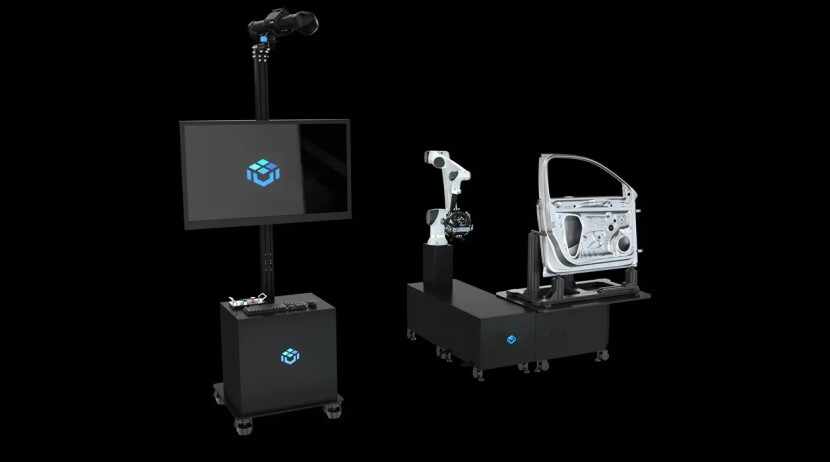

Grazie al suo design funzionale modulare e al minimo ingombro, C200 può essere implementato in configurazioni a L, a I, a T e in configurazioni separate per adattarsi a diverse aree di lavoro. Le sue interfacce standard possono essere collegate a diversi dispositivi esterni per consentire misurazioni flessibili. Il suo cobot può lavorare con più posizionatori, consentendo agli operatori di sostituire il pezzo su un posizionatore mentre gli altri sono in funzione. In questo modo, i produttori possono ridurre al minimo i tempi di fermo, aumentando significativamente l'efficienza delle misurazioni.

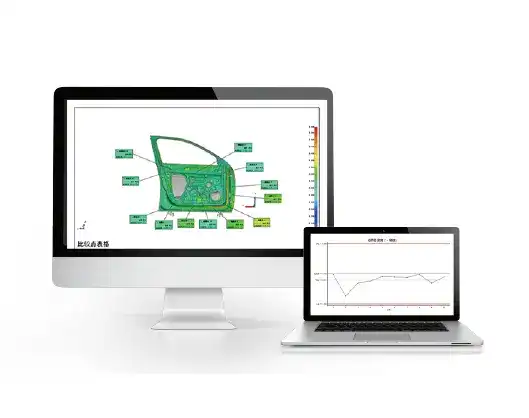

C200 può interagire con diversi sistemi MES e vari software di controllo qualità automatizzato utilizzati in tutta la produzione industriale. Con un solo pulsante di avvio, gli utenti possono richiamare modelli, calcolare dati, generare report di ispezione e analizzare le statistiche per ottenere informazioni utili a migliorare l'efficienza produttiva e garantire un controllo qualità preciso.

Per la Ricerca e Sviluppo:C200 offre una velocità di misurazione 5 volte superiore a quella delle tradizionali CMM, essenziale per accelerare la ricerca e lo sviluppo, ridurre i tempi di avviamento e accelerare il time-to-market di nuovi prodotti.
Per la Produzione:Supporta l'ispezione di singoli componenti, l'ispezione di più componenti e l'analisi delle tendenze nell'ispezione di lotti. In questo modo, gli utenti possono monitorare l'evoluzione dei lotti, prevedere l'andamento dei prodotti difettosi, ridurre il tasso di scarto e garantire la stabilità della produzione.

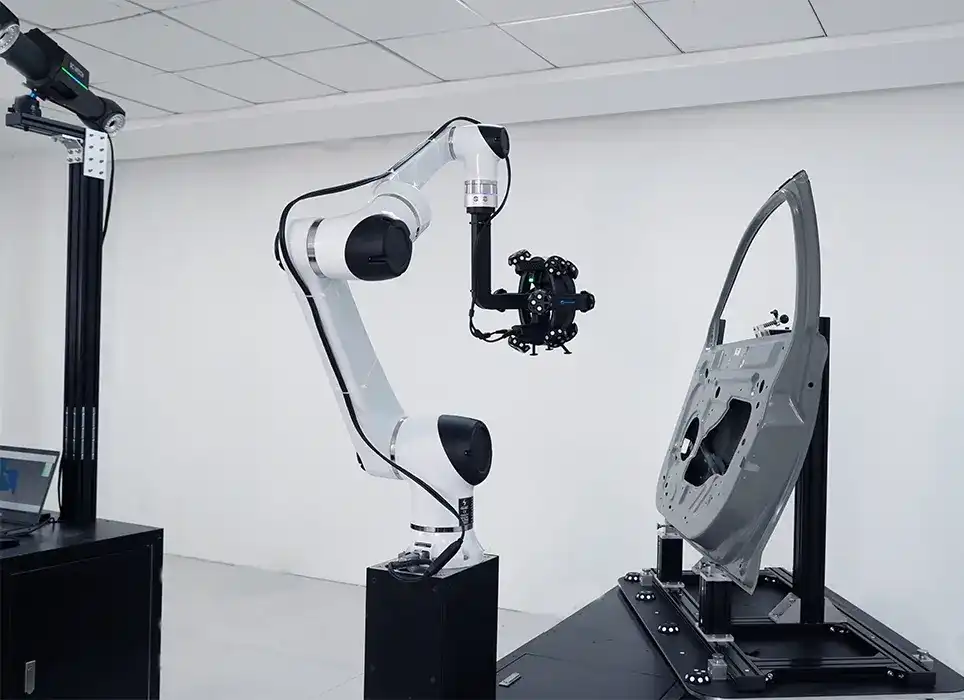

Il sistema è dotato di un sistema di sicurezza attiva. Il robot e le piattaforme girevoli sono dotati di servomeccanismi con feedback di forza per evitare rischi per la sicurezza. Non è necessario un operatore fisico, poiché è dotato di un sistema di rilevamento delle collisioni a dieci gradi. Pertanto, gli operatori umani e il sistema di misurazione possono condividere l'area di lavoro senza compromettere la sicurezza.

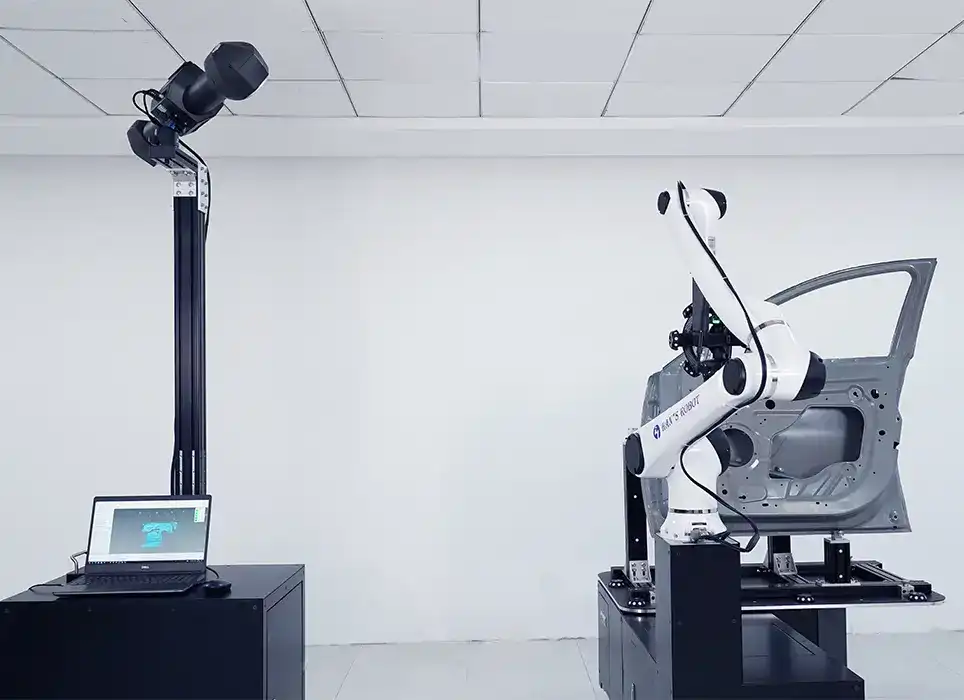

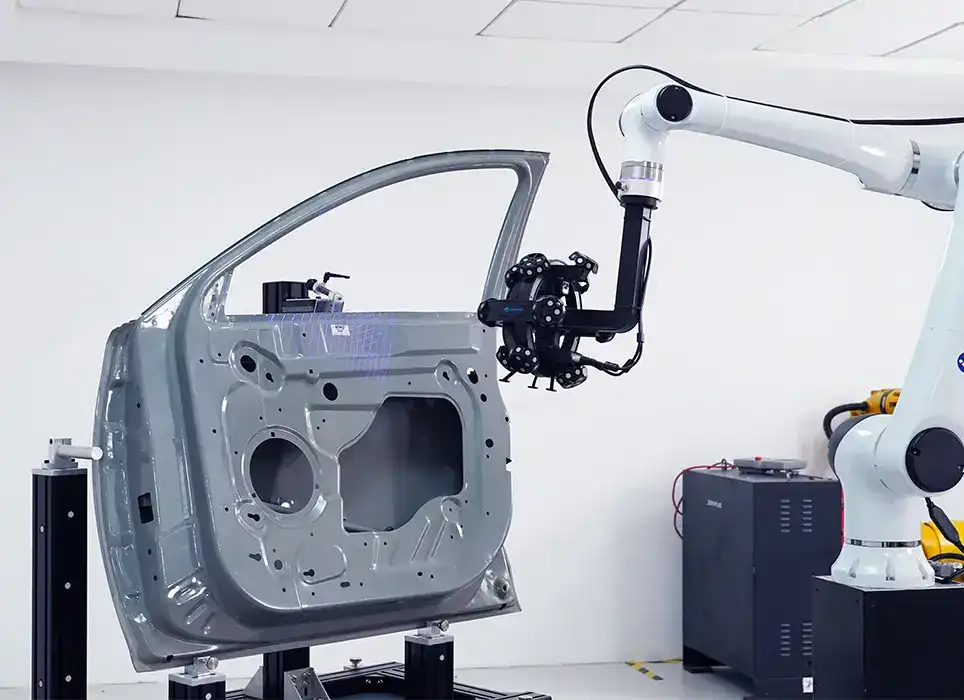

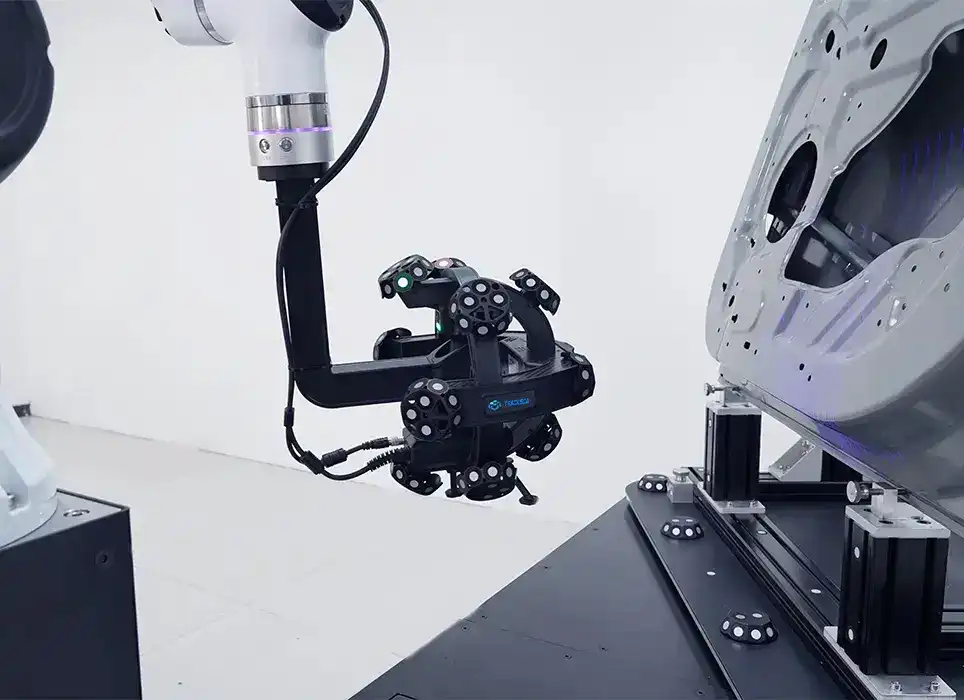

C200, compatibile con i sistemi 3D di tracciamento ottico Scantech della serie TrackScan-PTrackScan-P, è in grado di misurare automaticamente i pezzi senza che i bersagli si attacchino. Grazie alla sua maggiore stabilità, gli utenti possono misurare centinaia di pezzi in modo efficiente e stabile, con risultati affidabili e ripetibili.

C200 consente agli utenti di ispezionare automaticamente i bordi e la sua sofisticata misurazione del valore di grigio garantisce risultati precisi. Gli utenti possono ottenere dati 3D accurati di elementi chiusi come fori, asole e rettangoli di parti stampate e lavorate direttamente in loco.

Precisione fino a 0,025 mm
Velocità di misurazione fino a 2.600.000 mps

Pronti per iniziare?

Ricostruiamo il nostro mondo in 3D con il sistema di scansione 3D più avanzato disponibile.

Richiedi una demo

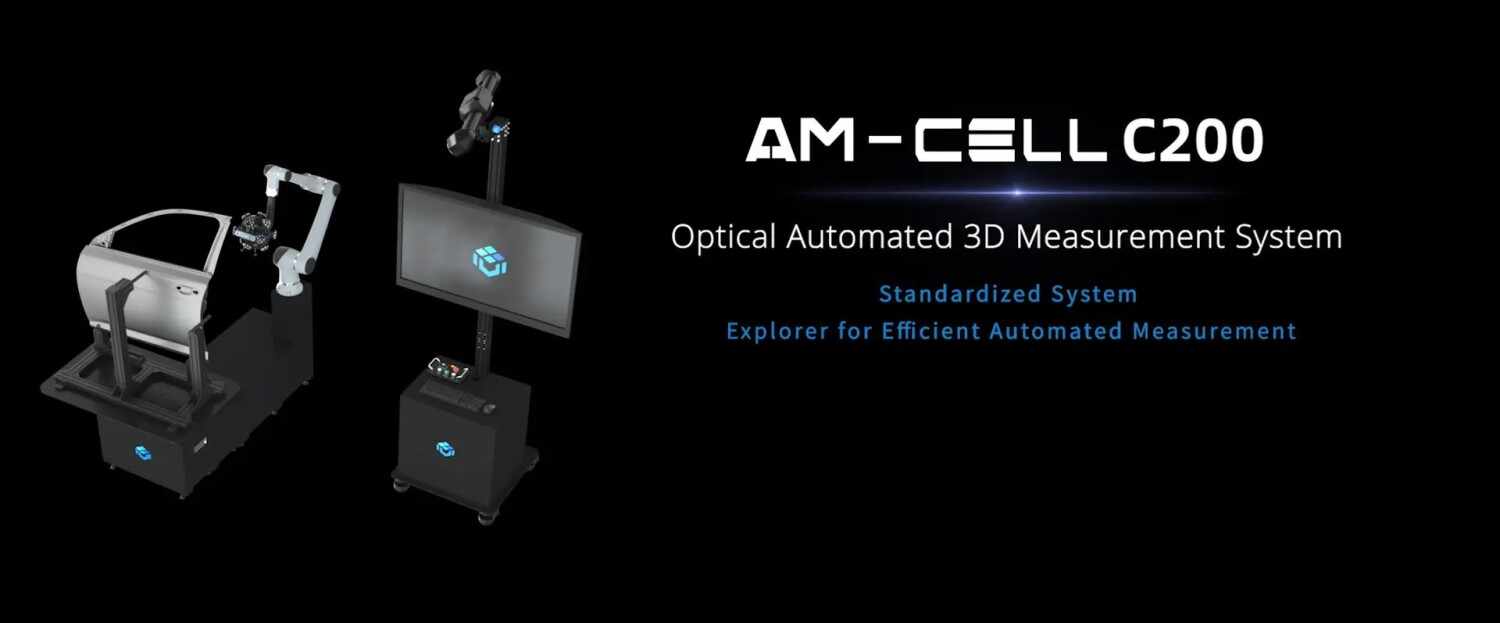

Video AM-CELL C200

Specifiche tecniche

AM - Cell C200

TrackScan - Serie Sharp

Tipo	AM - Cell C200
Carico utile degli oggetti	200 kg (440,9 lb)
Dimensione massima dell'oggetto	D = ф1500 mm, h = 1500 mm (d = ф59,1 in ， h = 59,1 in)
Potenza totale	2,5 kW
Dimensione dell'unità robot	976 × 566 × 945 mm (38,4 × 22,3 × 37,2 in)
Dimensione dell'unità posizionatore	1300 × 800 × 570 mm (51,2 × 31,5 × 22,4 in)
Dimensione della traccia	820 × 820 × 2300 mm (max 3300 mm) (32,3 × 32,3 × 90,6 pollici, max 129,9 in)
Sistema di controllo	Serie Siemens S7
Robot	Han's E10 - l
Configurazione minima del computer	10^th Gen Intel Processor with 8 Cores & 16 Threads/Nvidia 4G Discrete Graphics Card/32G RAM/1T SSD
Tensione operativa	220 VAC (potenza elettrica singola - fase)⁽¹⁾
È ora di installare e testare	2 giorni⁽²⁾

(1) Scantech offre trasformatori ai clienti in aree a bassa tensione.

(2) Il calcolo si basa sul layout a posizione singola a condizione che siano in atto tutte le disposizioni per l'installazione.

Tipo		Trackscan - Sharp 49
Modalità di scansione	Ultra - Scansione veloce	21 croci laser blu
	Scansione iperfina	7 linee laser parallele blu
	Scansione profonda - foro	1 linea laser blu
Precisione⁽¹⁾		Fino a 0,025 mm (0,0009 in)
Tasso di misurazione fino a		2.600.000 misurazioni/s
Area di scansione fino a		500 mm × 600 mm (19,7 in × 23,6 in)
Classe laser		Classⅱ (occhio - sicuro)
Risoluzione fino a		0,020 mm (0,0008 in)
Precisione volumetrica (con sistema di fotogrammetria MSCAN)		0,044 mm + 0,012 mm/m (> 6m) (0,0017 in + 0,00014 in/ft)
Precisione della posizione del foro		0,050 mm (0,0020 in)
Stand - Off Distance		300 mm (11,8 in)
Profondità di campo		400 mm (15,7 pollici)

(1) ISO 17025 Accreditato: basato su VDI/VDE 2634 Parte 3 Standard e Specifica JJF 1951, l'errore di sondaggio (dimensione) (PS) viene valutato le prestazioni.

Software compatibile

Scarica la brochure

Vi invitiamo a scaricare la nostra brochure dettagliata. Scantech fornisce soluzioni complete alle domande più frequenti sul nostro scanner 3D.

Chiedi a un esperto Scaricamento

Applicazione

Aerospaziale

Lo scanner 3D eccelle nel controllo qualità, ispezionando accuratamente i componenti per individuare difetti, dimensioni e finitura superficiale. Inoltre, consente l'acquisizione rapida di geometrie complesse per una prototipazione rapida, contribuendo in modo significativo a migliorare l'efficienza, la qualità e la sicurezza nelle attività di produzione e manutenzione aerospaziale.

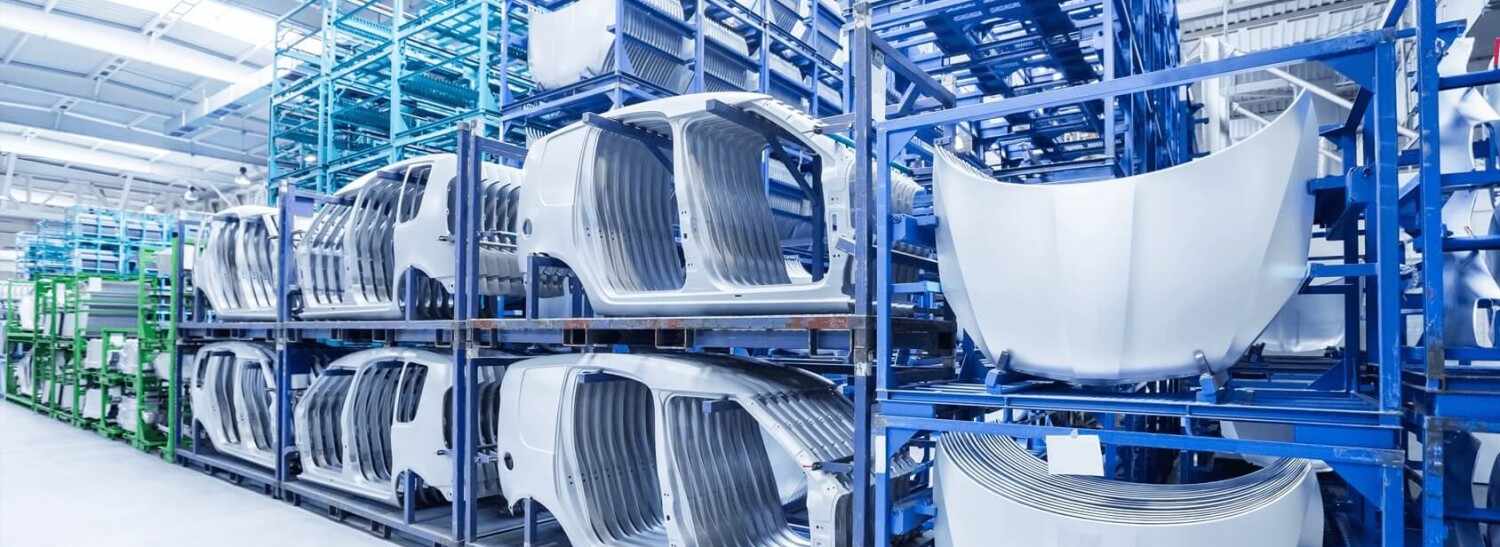

Automobilistico

Questo scanner 3D portatile consente l'acquisizione precisa di componenti automobilistici per la prototipazione rapida e supporta le attività di controllo qualità rilevando i difetti e garantendo la conformità agli standard. Inoltre, agevola le operazioni di personalizzazione, manutenzione e assemblaggio, migliorando la produttività e l'innovazione nelle attività automobilistiche.

Energia e industria pesante

Lo scanner 3D portatile offre funzionalità di scansione avanzate per turbine eoliche, sistemi idraulici e macchinari edili. Consente la scansione precisa e la modellazione 3D dettagliata dei componenti, supportando attività come la pianificazione della manutenzione, il rilevamento dei difetti e l'ottimizzazione delle prestazioni.

Trasporto ferroviario e navale

Lo scanner laser 3D SCANTECH facilita la scansione e la modellazione precise di binari ferroviari, componenti di treni, scafi di navi, eliche e componenti di motori. Lo scanner supporta la pianificazione della manutenzione, il rilevamento dei difetti, il controllo qualità e la verifica dell'assemblaggio, contribuendo a migliorare la produttività, la sicurezza e l'affidabilità nelle operazioni ferroviarie e marittime.

Muffa

Questo scanner 3D per oggetti semplifica le attività di progettazione, ispezione e riparazione degli stampi grazie alle sue eccellenti capacità di scansione. Consente l'acquisizione rapida di dettagli complessi per migliorare la progettazione e ispezioni accurate, riducendo rilavorazioni e sprechi. Quando sono necessari interventi di manutenzione o riparazione, lo scanner aiuta a visualizzare i difetti e a pianificare strategie di riparazione precise, prolungando la durata dello stampo e garantendone la perfetta funzionalità.

Non industriale

Lo scanner 3D portatile è utilizzato in diversi settori, come sanità, scultura, istruzione e ricerca e intrattenimento. È utile nella pianificazione chirurgica, nella scultura digitale, nello studio di artefatti e nella creazione di oggetti di scena/modelli per film e videogiochi. La sua versatilità, precisione e facilità d'uso lo rendono essenziale per promuovere l'innovazione e le applicazioni pratiche in questi diversi settori.

Scanner 3D ad alta tecnologia

Gli scanner 3D portatili SCANTECH supportano i servizi di scansione 3D. Questi strumenti sono in grado di ottenere nuvole di punti precise, che possono essere triangolate in una mesh poligonale o in un file STL.
Grazie alla loro elevata precisione, versatilità e portabilità, possono soddisfare diversi progetti di scansione 3D di livello metrologico.

KSCAN-Magic Scanner 3D

SIMSCAN-E Scanner 3D wireless

TrackScan Sharp - S Sistema di scansione 3D ottico

AM - Serie Cell C.

Sistema di scansione 3D wireless NimbleTrack - C

AM - Scrivania

Caso correlato

Interessato al sistema di misurazione ottica 3D automatizzato AM-CELL C200?

Vi invitiamo caldamente a consultare un esperto di Scantech. I nostri professionisti esperti sono in grado di individuare soluzioni ottimali su misura per le vostre esigenze.
