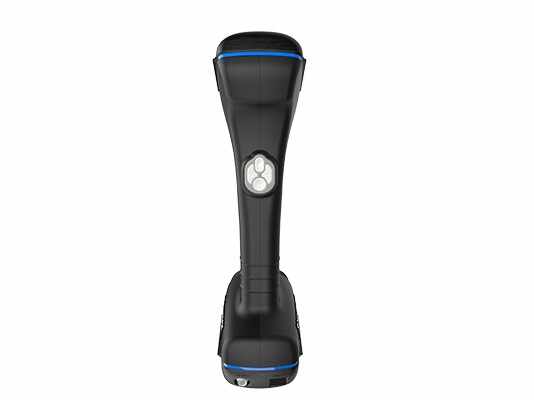

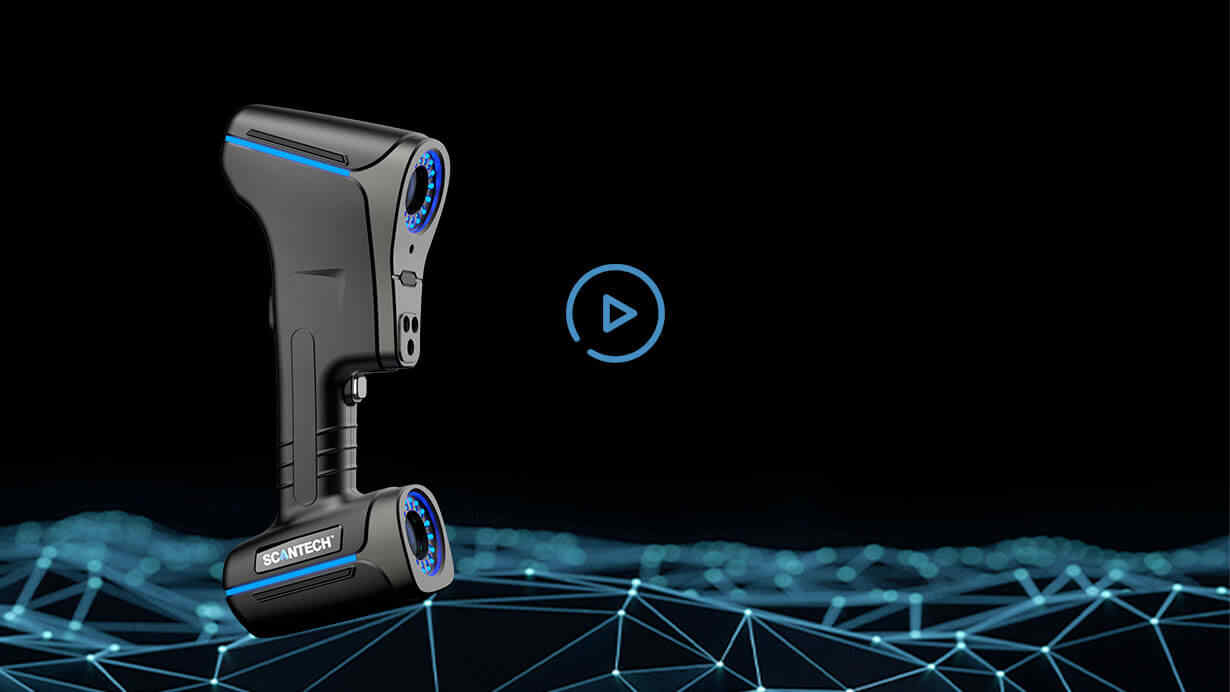

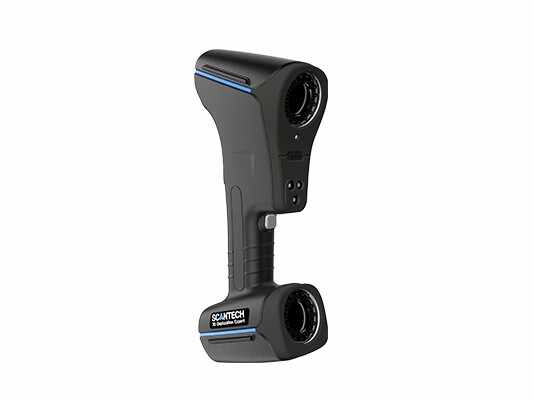

Scanner 3D AX - B11

AX - B11 Scanner 3D apre una nuova esperienza 3D a una misura 3D in scala di grandi dimensioni senza un dispositivo extra.

Gli 11 laser blu incrociati aumentano notevolmente il tasso di misurazione a 1.300.000 misurazioni/s. E la singola linea laser blu può ottenere rapidamente dati 3D di foro profondo e posizioni inaccessibili di oggetti complessi.

La funzione costruita - nella fotogrammetria può scansionare oggetti di scala di grandi dimensioni con precisione ultra - elevata singolarmente (precisione volumetrica fino a 0,020 mm/m e precisione fino a 0,020 mm).

Il sistema di fotogrammetria integrato migliora la precisione volumetrica fino a 0,020 mm/m e la precisione fino a 0,020 mm. AXE-B11 offre scansioni 3D professionali per grandi volumi senza dispositivi aggiuntivi.

La velocità ultrarapida facilita la misurazione di grandi volumi con una velocità di 1.300.000 misurazioni al secondo, con un notevole risparmio di tempo e costi di manodopera.

Con un'area di scansione di 550 mm x 600 mm, sono sufficienti pochissimi marcatori per completare la scansione.

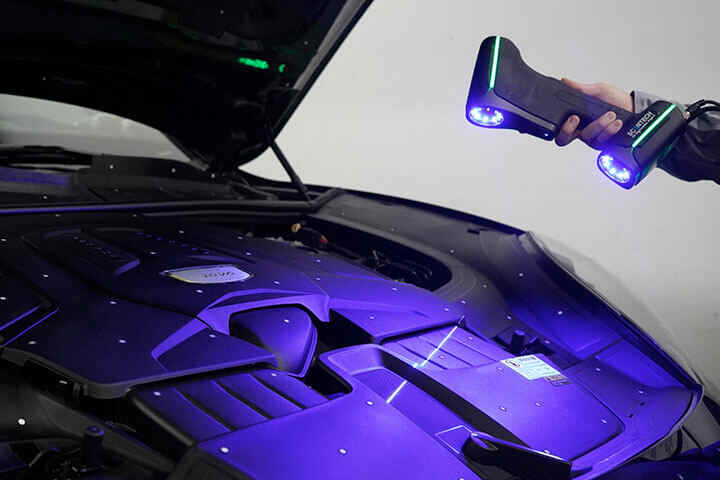

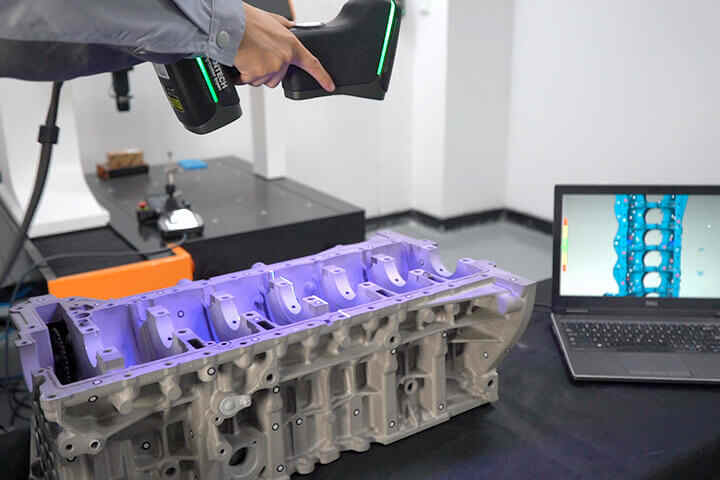

Grazie a 11 laser blu incrociati + 1 linea laser blu aggiuntiva, AXE-B11 supporta la modalità ad alta efficienza per la scansione su larga scala e la modalità di scansione a linea singola soddisfa requisiti speciali, come l'ispezione di fori profondi e angoli morti.

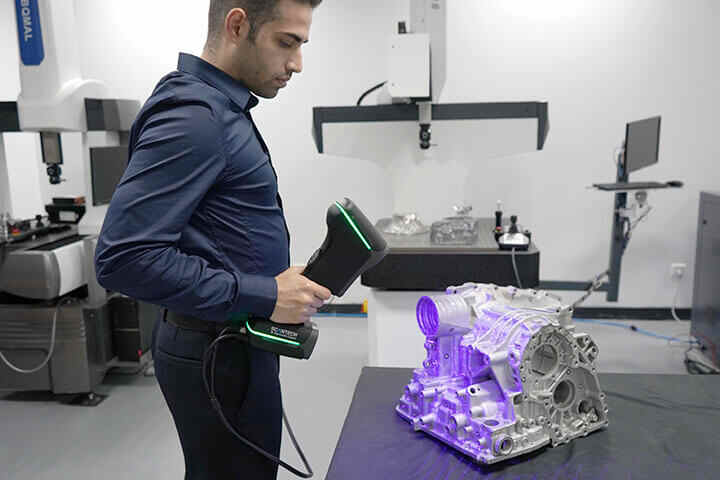

Lo scanner 3D AXE-B11 soddisfa diverse esigenze di misurazione abbinandosi liberamente alla barra di riferimento precisa, al kit di progettazione Helpers, ecc.

Pronti per iniziare?

Ricostruiamo il nostro mondo in 3D con il sistema di scansione 3D più avanzato disponibile.

Specifiche tecniche

Specifiche tecniche

TipoAX - B11
Fonte laser11 croci laser blu + 1 linea laser blu extra
Scansione profonda del foro1 linea laser blu extra
Precisione(1)Fino a 0,020 mm
Tasso di misurazioneFino a 1.300.000 misurazioni/s
Area di scansioneFino a 550 mm × 600 mm
Area di scansione (fotogrammetria)2500 mm × 3000 mm
Classe laserClasse ⅱ (Eye - Sicuro)
Risoluzione0,025 mm
Precisione volumetrica
(senza dispositivo extra)(2)
Lavorare da solo0,020 mm+0,035 mm/m
Lavora con la barra di riferimento 1m0,020 mm+0,020 mm/m
Lavora con MSCAN - L150,020 mm+0,012 mm/m
Stand - Off Distance300 mm
Profondità di campo500 mm
Profondità di campo (fotogrammetria)2500 mm
Formati di output.stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc o personalizzato
Intervallo di temperatura operativo- 10 ℃ - 40 ℃
Modalità di interfacciaUSB 3.0
BrevettiCN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN10496B, CN202784u,, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN206905709U, CN107202554B, US20200225030A1, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, EP3392831A4


(1) ISO 17025 Accreditato: basato su VDI/VDE 2634 Parte 3 Standard e Specifica JJF 1951, l'errore di sondaggio (dimensione) (PS) viene valutato le prestazioni.

(2) ISO 17025 Accreditato: basato su VDI/VDE 2634 Part3 Standard e JJF 1951 Specifica, l'errore di spaziatura delle sfere (SD) viene valutata le prestazioni.

Applicazione

Aerospaziale

Aerospaziale

SCANTECH fornisce soluzioni affidabili di digitalizzazione 3D e NDT per i produttori del settore aerospaziale, apportando miglioramenti rivoluzionari nel campo della produzione.

Leggi la domanda completa
Automobilistico

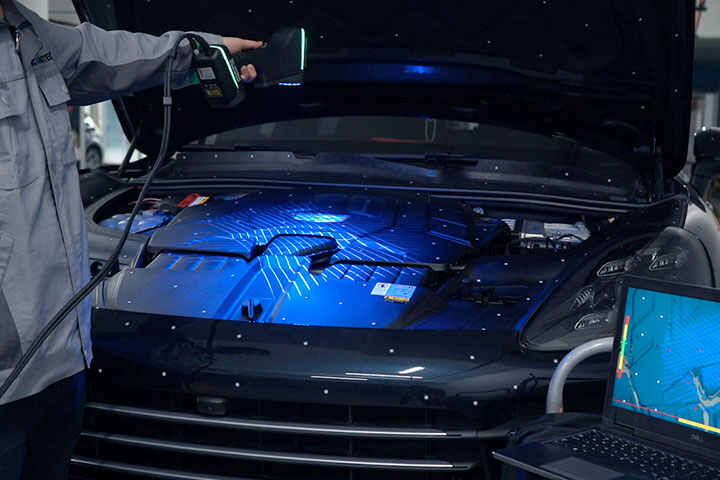

Automobilistico

La tecnologia di scansione 3D garantisce costi di sviluppo inferiori, un design distintivo e un rigoroso controllo di qualità, consentendo alle case automobilistiche di esplorare un mercato potenziale più prezioso.

Leggi la domanda completa
Muffa

Muffa

La scansione 3D ad alta precisione offre ai produttori di stampi grande praticità e un'efficienza soddisfacente nello sviluppo del prodotto e nel prolungamento del suo ciclo di vita.

Leggi la domanda completa
Energia e industria pesante

Energia e industria pesante

Gli scanner 3D SCANTECH svolgono un ruolo fondamentale nel superare le sfide del settore energetico in quanto le soluzioni di misurazione 3D, scansione 3D, scansione 3D e soluzioni digitali 3D accelerano i progressi di ricerca e sviluppo e controllano rigorosamente la qualità del prodotto.

Leggi la domanda completa
Ferrovie e navi

Ferrovie e navi

SCANTECH fornisce soluzioni affidabili di digitalizzazione 3D e NDT per i produttori del settore aerospaziale, apportando miglioramenti rivoluzionari nel campo della produzione.

Leggi la domanda completa
Non industriale

Non industriale

SCANTECH fornisce soluzioni affidabili di digitalizzazione 3D e NDT per i produttori del settore aerospaziale, apportando miglioramenti rivoluzionari nel campo della produzione.

Leggi la domanda completa
