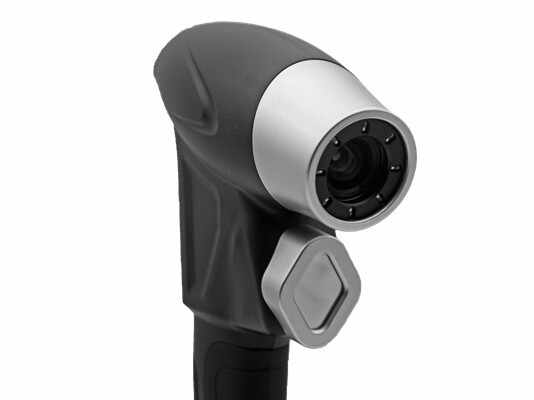

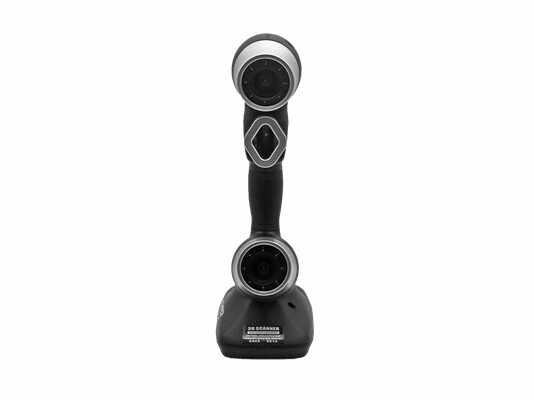

HScan771 Scanner 3D de mão
O HScan, um scanner de metrologia - Grau 3D, adota vários lasers de feixe para obter a nuvem de pontos 3D da superfície do objeto e amigável - Use para o operador.
O scanner 3D do HSCAN pode trabalhar com o sistema de fotogrametria (MSCAN) enquanto examinava grandes volumes para melhorar a precisão volumétrica.
Este scanner 3D pode ser convenientemente transportado para o workshop e estável em diferentes ambientes para realizar a varredura 3D alta precisa.
- Picture
- Video
- All
Tech Specs
| Tipo | HScan771 | |
|---|---|---|
| Peso | 0,9 kg | |
| Dimensão | 315*165*105mm | |
| Fonte a laser | 7 cruzes a laser vermelho (+1 laser vermelho extra) | |
| Digitalize buraco profundo | apoiar | |
| Taxa de medição | 480.000 medidas/s | |
| Área de varredura | 275 mm × 250mm | |
| Classe a laser | Classe ⅱ （Seguro para os olhos) | |
| Resolução | 0,05 mm | |
| Precisão | Até 0,03 mm | |
| Precisão volumétrica | 0,02 mm+0,06 mm/m | |
| Precisão volumétrica (com mscan) | 0,02 mm+0,025 mm/m | |
| Ficar de distância | 300 mm | |
| Profundidade de campo | 250mm | |
| Formato de saída | . Ply 、 .xyz 、 .dae 、 .fbx 、 .ma 、 .obj 、 .asc 、 .stl ou personalizado | |
| Temperatura de trabalho | - 10 ~ 40 ℃ | |
| Modo de interface | Gigabit Lan | |
| Calibração rápida | Calibração completa dentro dos anos 60 | |
| Patentes | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN2049444431 CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN30343606S, US10309770B2, | |

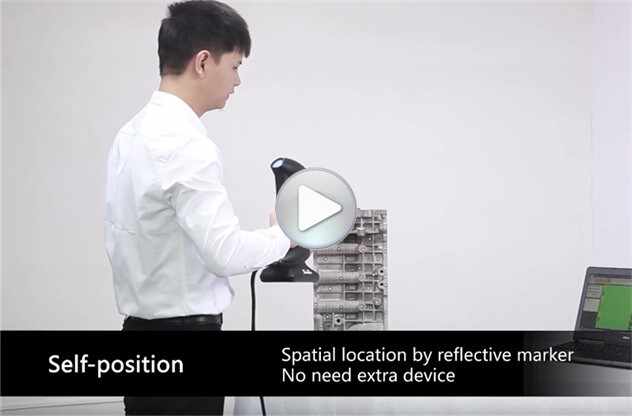

Medição dinâmica de autoposicionamento
Visualização em tempo real

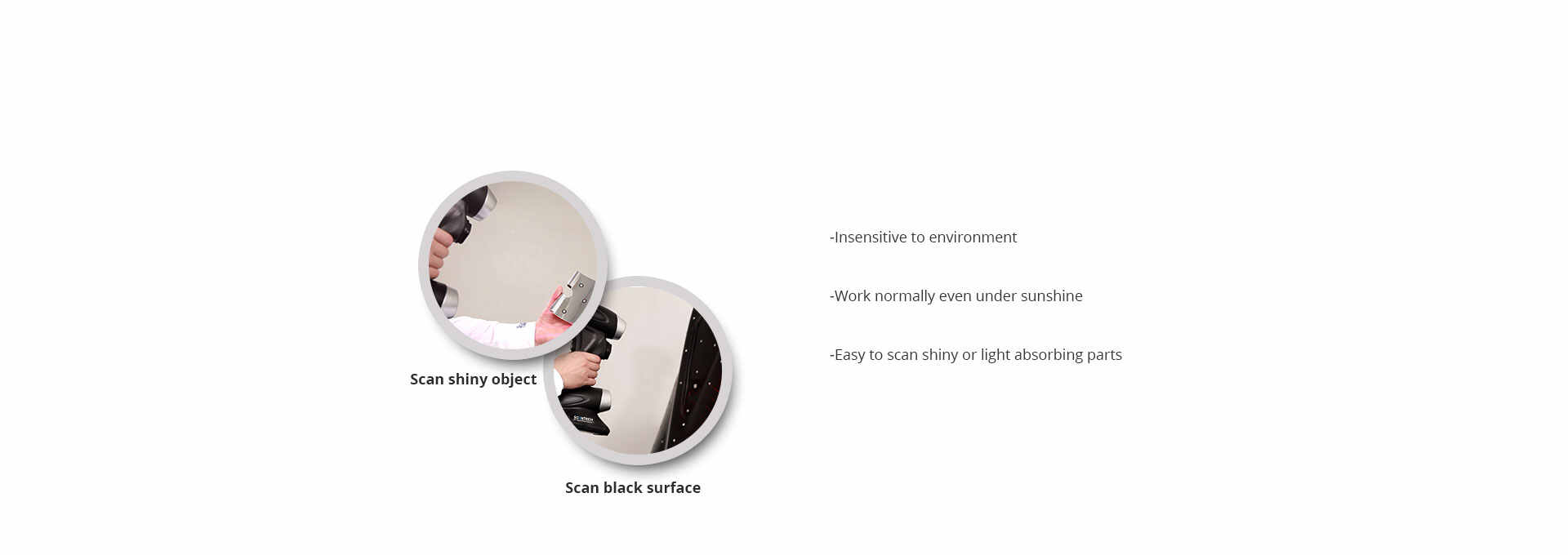

Alta Adaptabilidade
Fácil de escanear em espaços estreitos
Menos de 1 kg, flexível e portátil; o scanner 3D HSCAN não tem limitações para medir espaços estreitos
Ready To Get Started?
Rebuild our 3D world with the most advanced 3D scanning system available.
Desafio
Um pequeno cilindro de motor a gasolina tem uma estrutura relativamente complexa. Como obter dados 3D precisos de forma eficaz?
Solução
A inspeção 3D de um cilindro de motor a gasolina é benéfica para os fabricantes, pois permite um melhor controle de qualidade
Read the full case
Desafio
Como capturar grandes volumes de dados 3D
É difícil para as CMMs tradicionais controlar a qualidade e testar a deformação de peças-chave devido à grande superfície curva.
Solução
O sistema de fotogrametria MSCAN, em conjunto com o scanner 3D HSCAN, pode adquirir a cabeça do metro com precisão e rapidez, e gerar o mapa de cores comparando-o com o CAD original.
Read the full case
