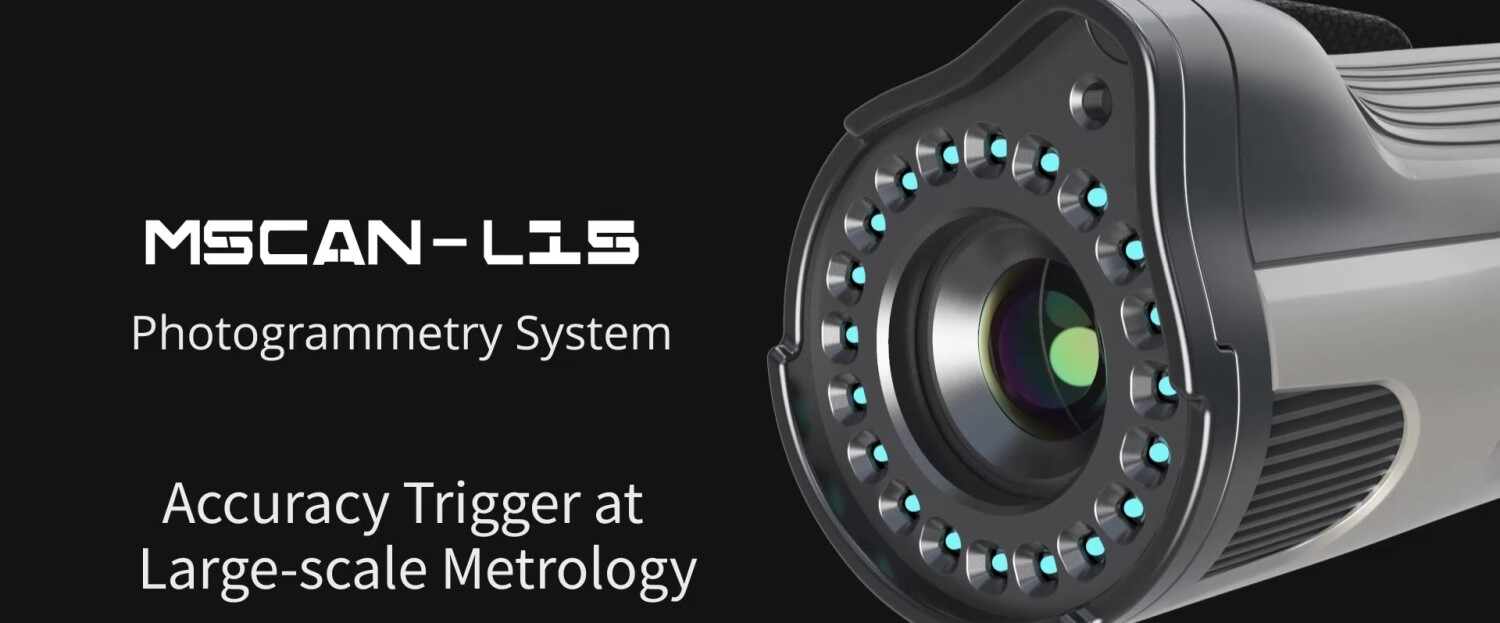

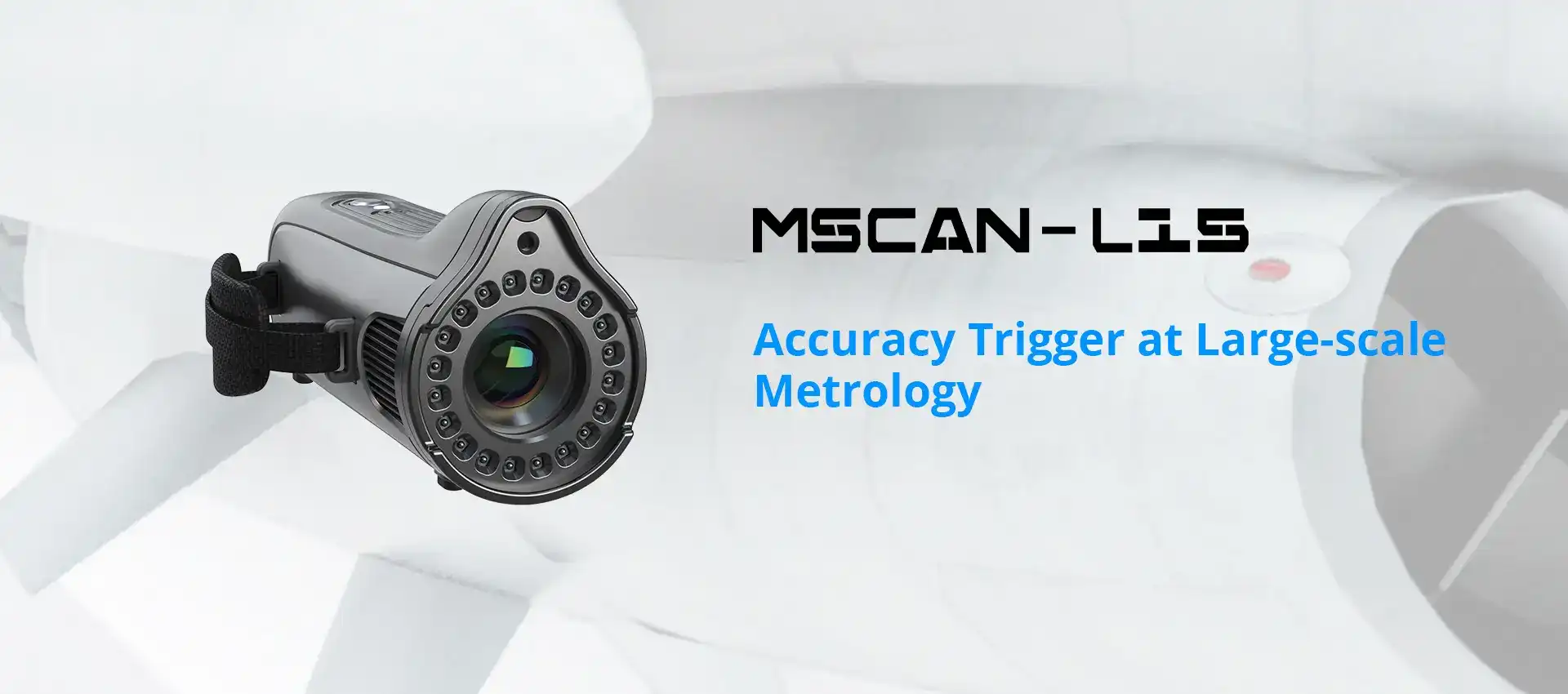

MSCAN-L15 Photogrammetry System

O sistema de fotogrametria MSCAN-L15 foi desenvolvido para fornecer medições geométricas de alta precisão para peças de grande porte. Com uma ampla área de disparo e ampla profundidade de campo, o MSCAN-L15 atinge uma precisão volumétrica de 0,012 mm/m, ideal para projetos com dimensões de 2 a 10 m.

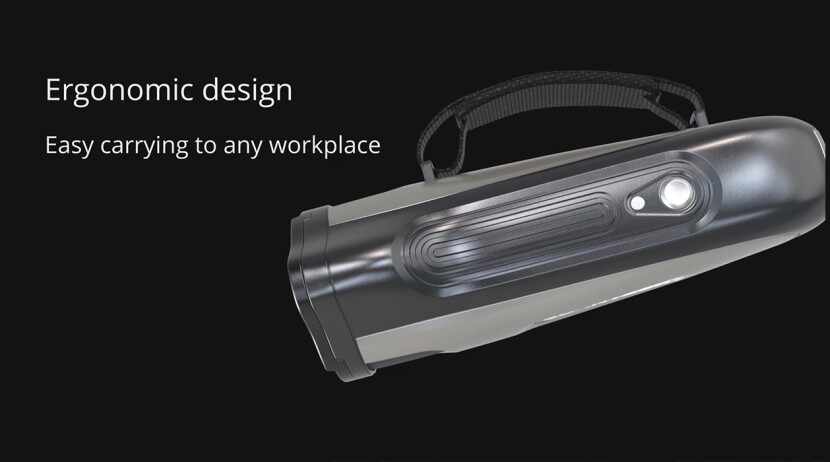

Compatível com dispositivos de inspeção 3D, o MSCAN-L15 atende aos rigorosos requisitos de precisão de medição sem esforço. Seu exclusivo modo HDR garante adaptabilidade a diversos ambientes. Além disso, seu design ergonômico garante excelente portabilidade, permitindo uso prolongado sem desconforto.

Experimente soluções 3D precisas, eficientes e fáceis de usar para projetos de grande porte em inspeção 3D, desenvolvimento de produtos, controle de qualidade e muito mais com o MSCAN-L15. Libere o potencial da fotogrametria e da tecnologia de digitalização 3D com este sistema de ponta.

Precisão volumétrica de 0,012 mm/m

Escaneando objetos de 2 m a 10 m

Modo HDR exclusivo

Experimente o desempenho da fotogrametria 3D

Mergulhe na precisão e nos detalhes da fotogrametria 3D. Transforme imagens em modelos 3D impressionantes com precisão incrível. Da documentação de artefatos à inspeção industrial, experimente sua versatilidade em diferentes setores.

Entre em contacto agora

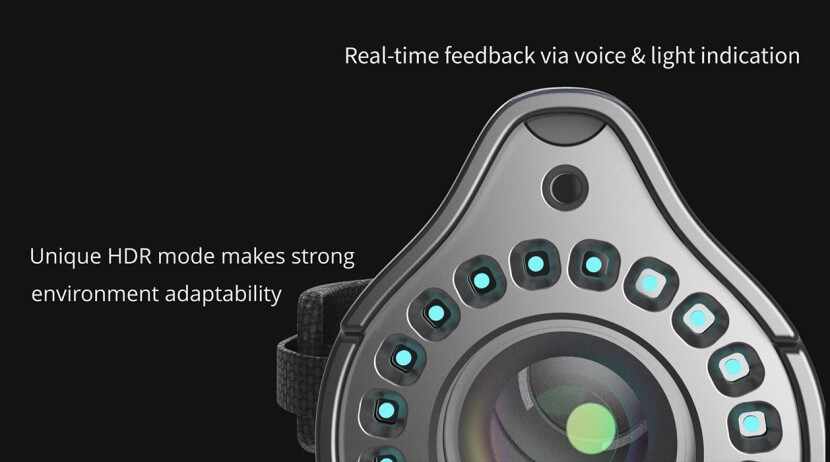

Modo HDR exclusivo

Aprimore suas capacidades com suporte ao modo HDR, garantindo uma adaptabilidade robusta a diversos ambientes. A adição de luz LED azul eleva ainda mais a precisão da inspeção.

Detecção de Deformação

Refine sua detecção de deformações com nosso sistema, permitindo a captura precisa de dados 3D de peças deformadas. Utilize valores de desvio intuitivos para uma avaliação precisa e resolução eficaz de distorções com confiança.

Multi-adaptadores

Os usuários podem inspecionar posições-chave (como distância axial cilíndrica e centro do furo) das peças usando diferentes adaptadores.

Pronto para começar?

Reconstrua o nosso mundo 3D com o sistema de digitalização 3D mais avançado disponível.

Solicite uma demonstração

Vídeo MSCAN-L15

Veja de forma completa como o sistema de fotogrametria MSCAN-L15 proporciona medições de alta precisão para projetos de grande porte. Veja sua adaptabilidade, facilidade de uso e design ergonômico em ação.

Especificações técnicas

Tipo		MSCAN - L15
Precisão volumétrica		0,012 mm/m (0,00014 pol/ft)
Precisão volumétrica (trabalhe com scanners 3D)	KScan	0,015 mm + 0,012 mm/m (0,0006 em + 0,00014 pol/ft)
	Simscan	0,015 mm + 0,012 mm/m (0,0006 em + 0,00014 pol/ft)
	MACHADO	0,020 mm + 0,012 mm/m (0,0008 em + 0,00014 pol/ft)
	Trackscan	0,044 mm+0,012 mm/m (0,0017 em + 0,00014 pol/ft)
Tipo de dispositivo		Câmera e lente industrial (não DSLR)
Peso		≤0,58 kg (≤1,28 lb)
Obtenha a posição do ponto de marca		Real - tempo calcular e exibir
Modo de interface		Gigabit Lan

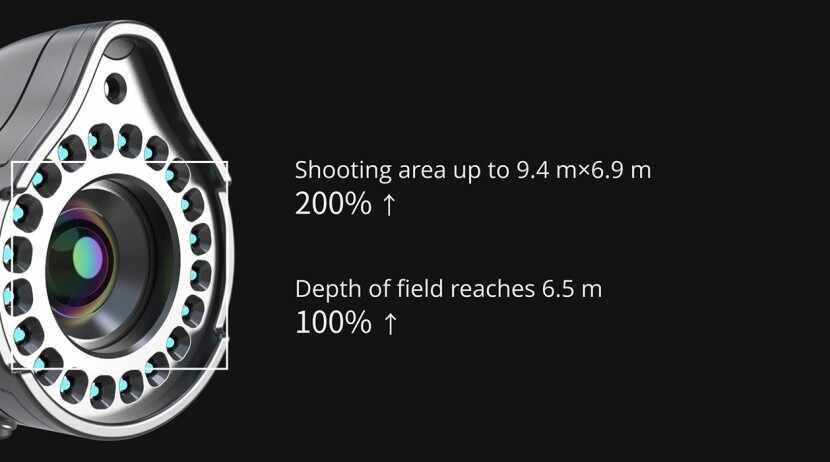

Profundidade de campo		6,5 m (255,9 pol)
Área de tiro até		9,4 m x 6,9 m (370.1 em × 271,7 in)
Faixa de temperatura operacional		- 10 ℃ - 40 ℃ (14 ℉ - 104 ℉)
Patente		CN306051753S

Baixar folheto

Convidamo-lo a descarregar o nosso folheto detalhado. A Scantech oferece soluções completas para perguntas frequentes sobre o nosso scanner 3D.

Pergunte a um especialista Transferir

Aplicação

Scanners 3D de alta tecnologia

Os scanners 3D portáteis da SCANTECH potenciam os serviços de digitalização 3D. Estes instrumentos podem obter nuvens de pontos precisas, que podem ser trianguladas numa malha poligonal ou ficheiro STL.
Devido à sua elevada precisão, versatilidade e portabilidade, podem realizar diversos projetos de digitalização 3D de nível metrológico.

KSCAN-Magic Scanner 3D

SIMSCAN-E Scanner 3D Sem Fio

Sistema de Digitalização 3D Óptica TrackScan Sharp

Sistema de Rastreamento de Pose 6D

Série AM-CELL C

Estação de medição 3D automatizada

Caso relacionado

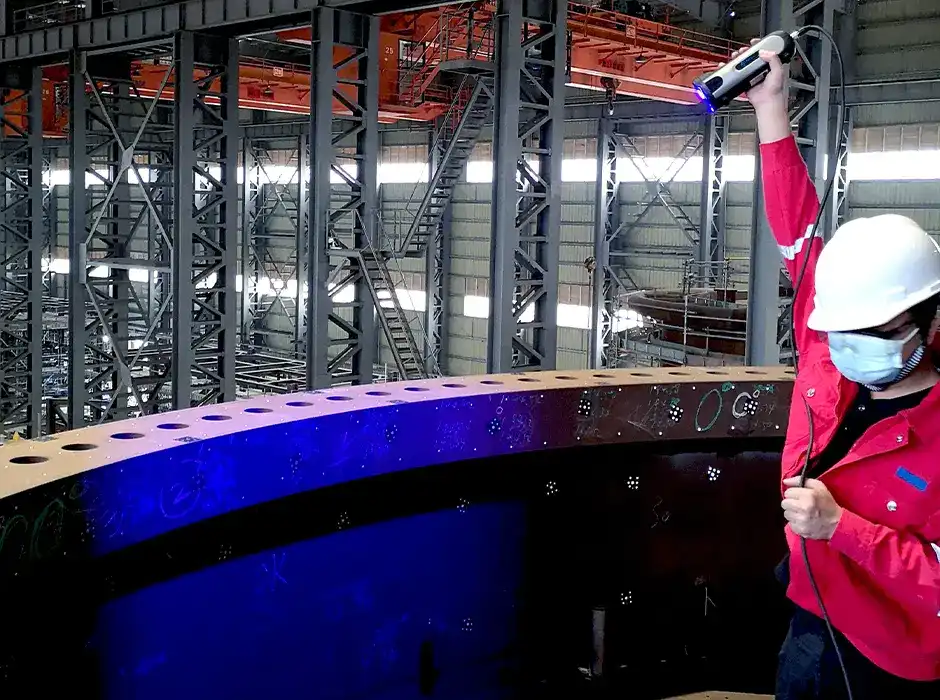

Full-field Inspection of a Flange of an Offshore Wind Turbine Foundation

Technicians from a wind power equipment manufacturing company measured and inspected a large-scale flange. The flange of an offshore wind power foundation was measured with Scantech’s portable 3D laser scanner KSCAN-Magic and photogrammetry system MSCAN-L15.

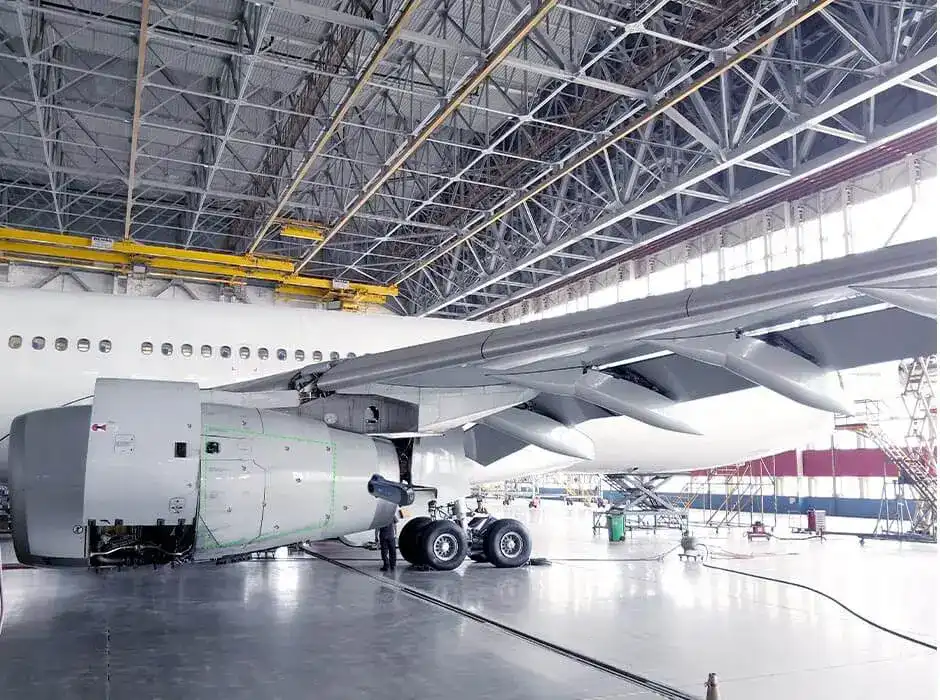

How Is 3D Scanning Used to MRO of Airbus A350

Airline companies are under increased pressure to conduct thorough-paced 3D inspection promptly to avoid accidents. MRO is an indispensable requirement to guarantee the aircraft is maintained in pre-determined conditions of airworthiness for safe transportation.

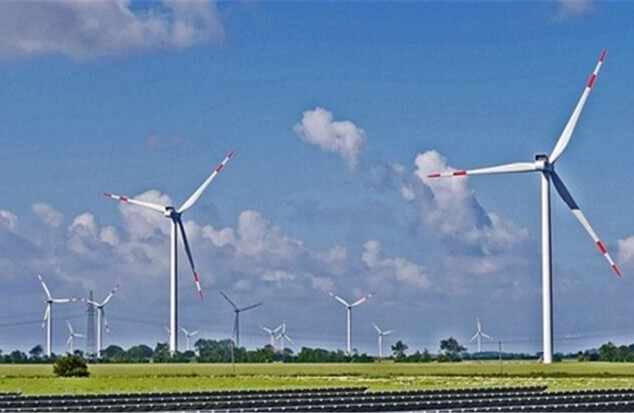

Quick 3D Inspection on Large Wind Turbine Blade
