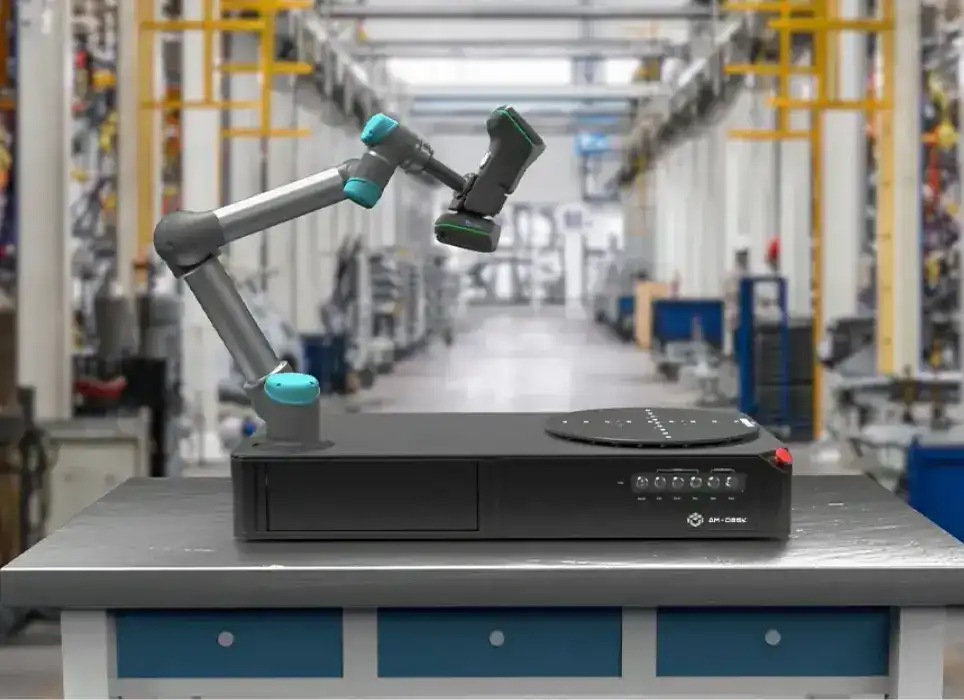

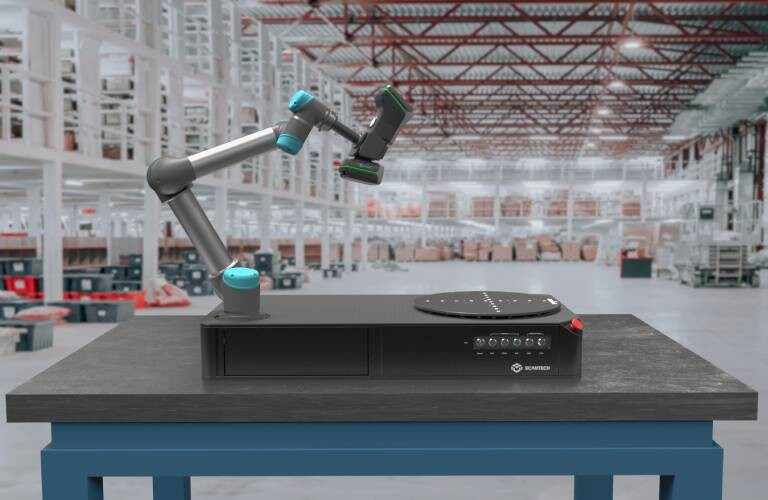

AM-DESK 自動3D測定ステーション
AM-DESK（AutoMeasure-DESK）は、インテリジェント制御システム、複数のサーボ機構、安全システム、モーション制御システム、測定・解析ソフトウェア、SPCバッチ解析ソフトウェアで構成される自動3D測定ステーションです。コンパクトなサイズと容易な設置により、さまざまなニーズに柔軟に対応できます。

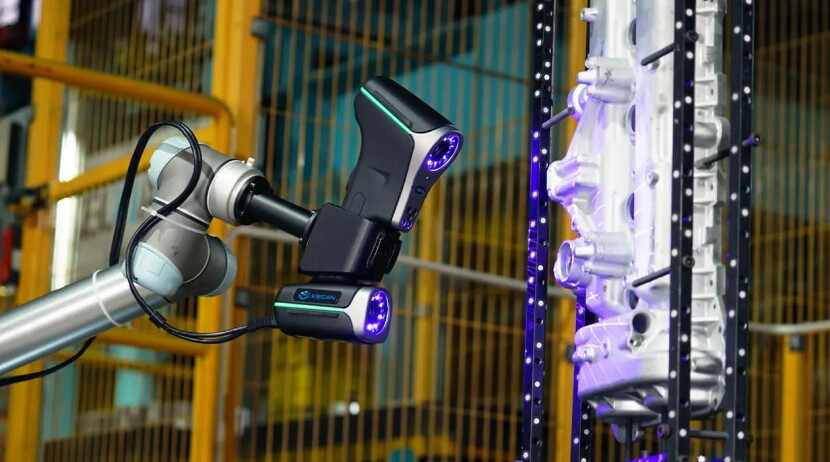

AM-DESKは、様々な協働ロボットやScantechの 3Dスキャナー全機種 と組み合わせることで、多数の部品を自動測定できます。工場現場、研究室、過酷な環境下での現場検査に適しており、高精度な3D測定を継続的に行うことができます。
このステーションは CE認証の規格に準拠しており、オペレーターの作業効率を向上させます。万能な方法による安全性。多彩なアクセサリを使用することで、複雑な部品の自動かつ中断のない3D計測を実現します。
このステーションには、強力で使いやすい3DソフトウェアFlexScanが付属しており、シンプルなユーザーインターフェースにより、スムーズなヒューマンマシンインタラクションを実現します。このソフトウェアは複数の通信方法を備えており、様々な協働ロボットの動作をサポートし、様々なシナリオにおいてマルチポジショナーによる自動計測を可能にします。
クイックインストール プラグアンドプレイ
多様なアクセサリー
安全ガード
簡単なプログラミングと自動キャリブレーション
ワンボタンスタート
手動操作をサポート
ポータブル3Dスキャナーの性能を体験
研究室、工場、または現場のいずれの場合でも、使いやすさ、精度、解像度、信頼性、高速データ取得の点で真に優れたポータブルの計測グレードの 3D スキャナーに頼る必要があります。
今すぐお問い合わせ選べる豊富なアクセサリー

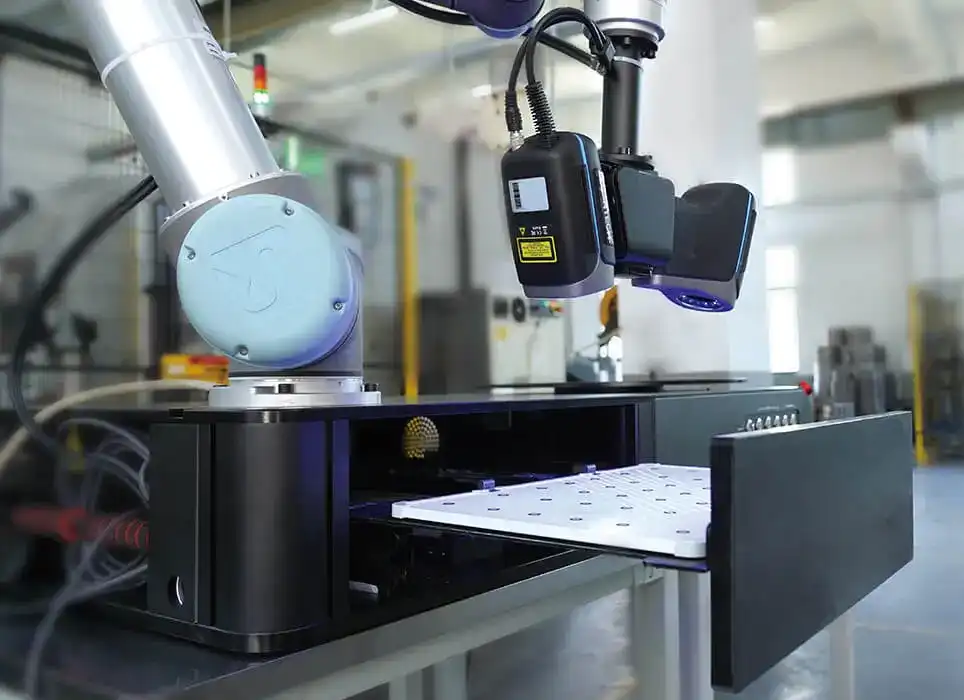

自動測定ステーションの重量は75kgで、設置面積は1平方メートルです。このコンパクトなステーションは、110～220Vの主電源で5分で設置できます。移動式カートに搭載すれば、移動して素早く設置できます。さらに、プラグアンドプレイ式のポジショナーと連携して作業スペースを拡張できます*。ステーションは測定パスを瞬時に変更できるため、測定速度が向上します。また、様々なコボットやScantechの3Dスキャナー全機種と連携可能です。
* AM-DESK Liteは、複数のポジショナーへの接続をサポートしていません。

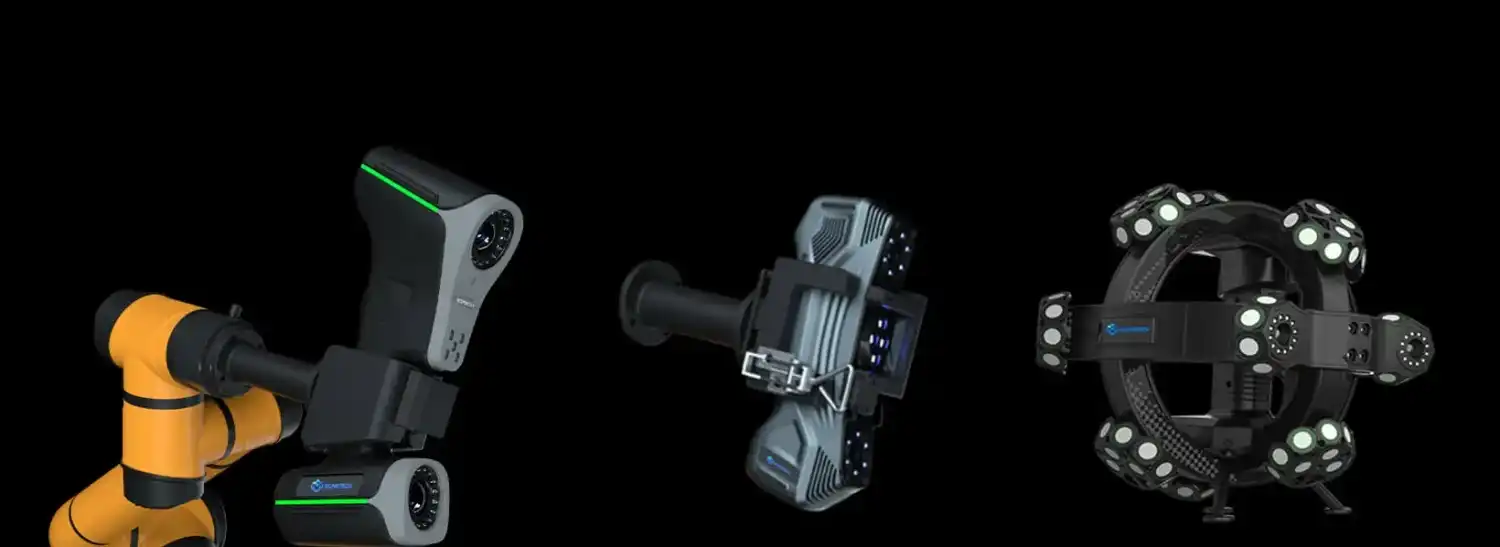

3Dスキャナー

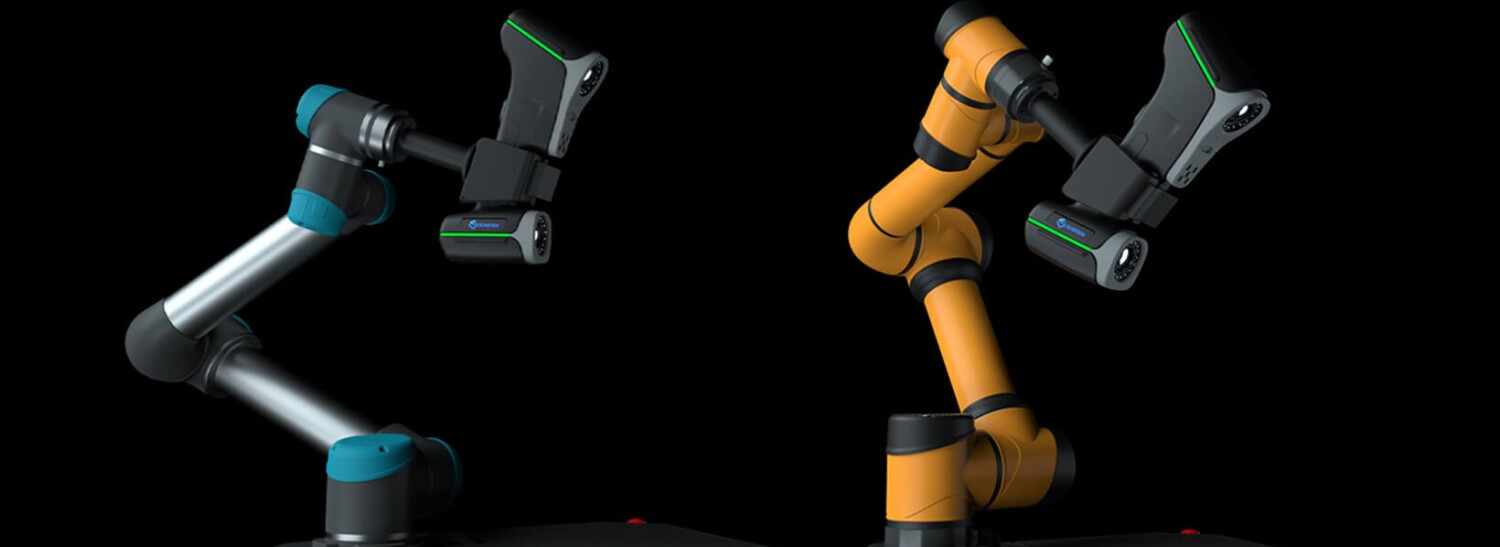

コボット

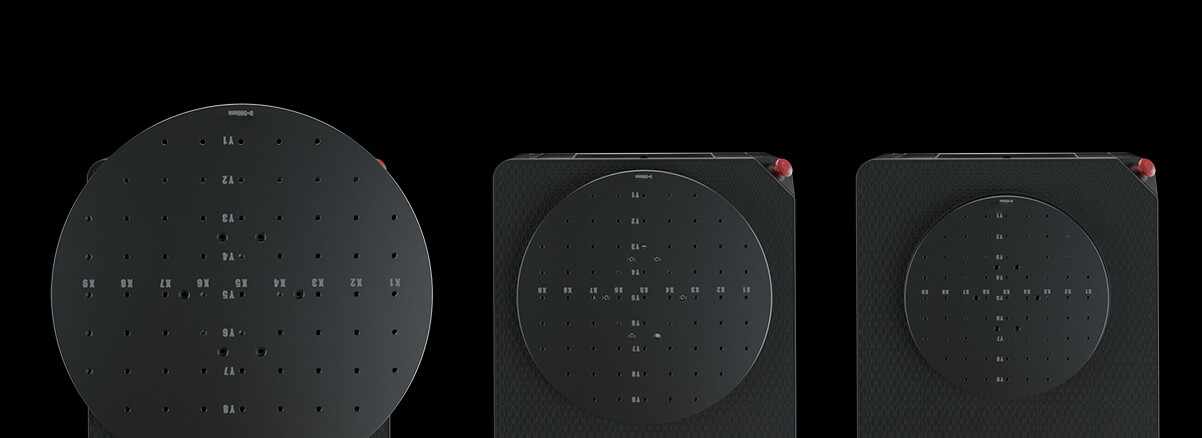

ポジショナー
トレイ
堅牢なパフォーマンス

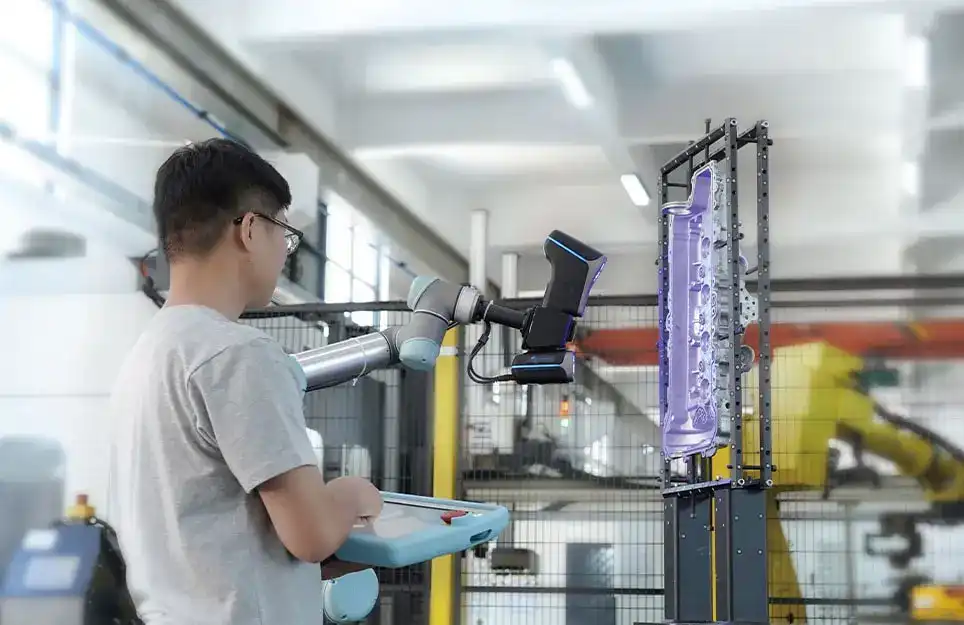

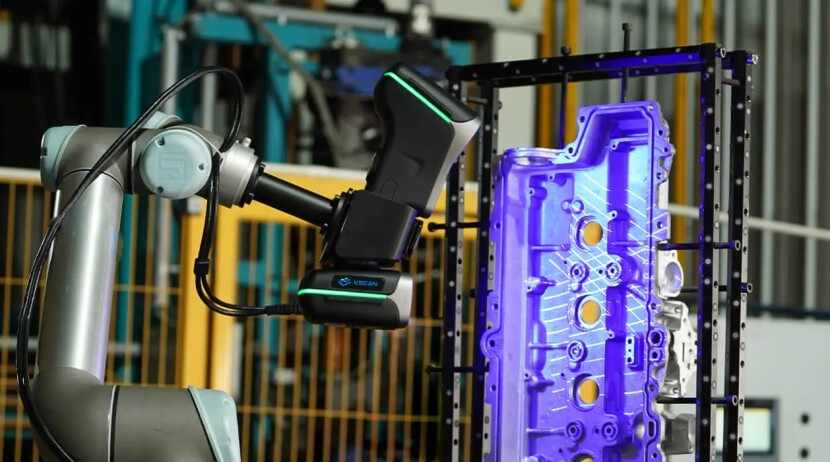

AM-DESKは、研究室でも製造現場でも、様々な作業に使用できる信頼性の高い3D測定ステーションです。鋳造部品、プラスチック部品、プレス部品など、100kg以内の部品の高速かつ自動検査を可能にします。
測定が完了すると、ステーションは実際の3D座標とCADデータを比較することで検査レポートを自動的に生成し、作業効率を大幅に向上させます。
簡単なプログラミングと自動キャリブレーション
PLCとサーボ機構システムを搭載したこのステーションは、複数の協働ロボットと連携することで、プログラム可能な自動計測を実現します。ボタンをクリックするだけで、事前に設定された計測パスに基づいて複雑な計測タスクを実行できます。専門知識やプログラミングスキルのレベルが異なるエンジニアやオペレーターでも、容易に操作できます。
不安定な環境で高強度作業を行う場合、高精度な計測結果を得るためには、機器のキャリブレーションが必要です。このステーションは、スキャンセッション後や温度変化時にセンサーを完全自動でキャリブレーション*し、中断のない計測を実現します。
* AM-DESK Liteは、完全自動キャリブレーションには対応していません。
安全ガード
このステーションはCEマークを取得しており、EUの安全、健康、環境要件を満たしています。緊急停止のための直列配置、光と音で潜在的な危険を知らせるブザー、サーボ機構による制御可能な力距離など、高度な安全対策を採用し、安全な操作を確保しています。
コボット*と組み合わせると、10段階の衝突検知とセンサー安全検知機能をサポートし、異常または潜在的な危険が発生した場合にロボットの動作を停止します。
*次世代ロボット（「職場支援ロボット」、「協働ロボット」、または単に「コボット」などとも呼ばれる）は、人と並んでケージなしで動作するように設計されています。
技術仕様
| タイプ | AM - DESK 60120 | Am - Desk Lite |
| 寸法 | 1200 x 600 x 177 mm（47.2×23.6×7.0インチ） | 1200*600*180 mm（47.2×23.6×7.1インチ） |
| 重さ | 75 kg（165.3 lb） | 70 kg（154.3 lb） |
| ターンテーブルペイロード | ≤125kg（275.6 lb） | ≤75kg（165.3 lb） |
| ターンテーブルの最大回転速度 | 50°/s | 40°/s |
| 通信インターフェイス | TCP/IP | TCP/IP |
| ロボットがサポートされています | UR5 | |
| 電源 | 110 V – 220 V/50–60 Hz | 220 VAC/50 - 60 Hz |
| ピークパワー | 900 W | 700 W |
互換性のあるソフトウェア |
|||
|
|
|
|
応用

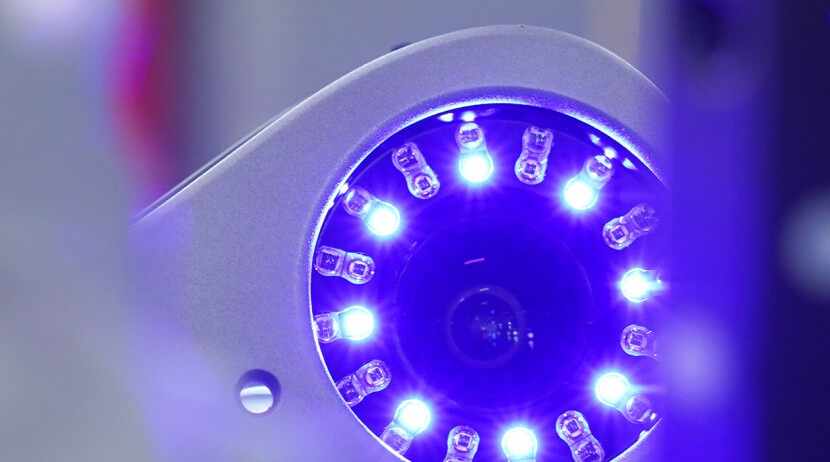

ハイテク3Dスキャナー
SCANTECHのハンドヘルド3Dスキャナーは、3Dスキャンサービスの基盤となっています。これらの機器は、正確な点群データを取得し、ポリゴンメッシュまたはSTLファイルに三角測量することができます。
高い精度、汎用性、そして携帯性により、様々な計測グレードの3Dスキャンプロジェクトに対応できます。
