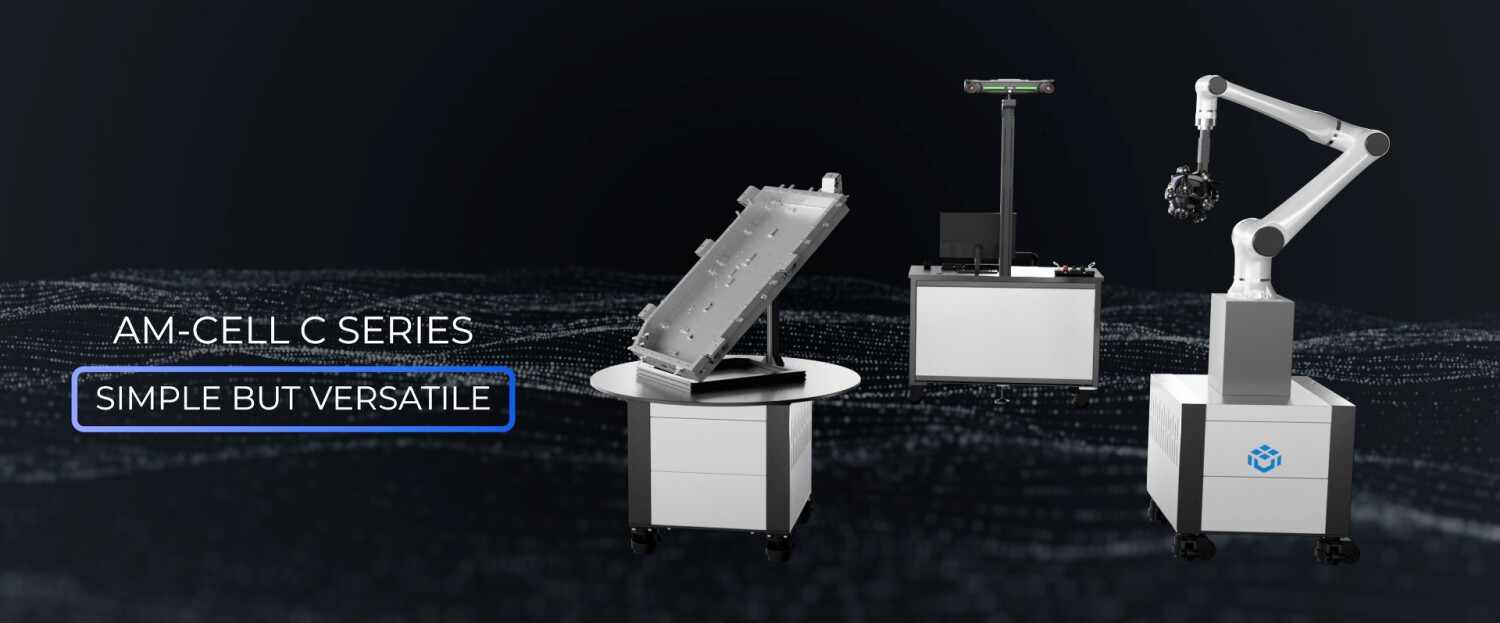

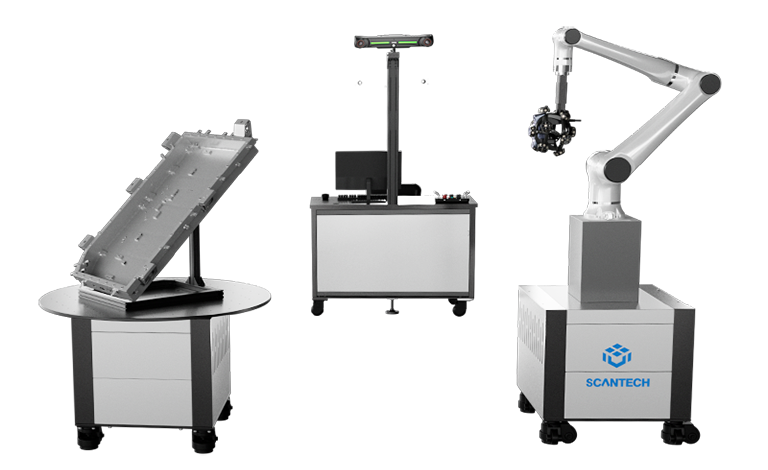

Sistema de medición 3D óptico automatizado serie C de AM-CELL

La serie AM-CELL C, compatible con toda la gama de sistemas de medición 3D ópticos libres de objetivo de Scantech, puede medir cientos de piezas de manera automática y estable durante las 24 horas del día. El sistema ofrece una tasa de medición ultra alta de hasta 2.600.000 mediciones por segundo y una precisión de grado metrológico de 0,025 mm, y le proporciona resultados de medición precisos para visualizar desviaciones de dimensionado geométrico y tolerancias (GD&T).

Gracias a su sofisticada medición en escala de grises, la serie AM-CELL C permite una inspección de bordes automática y garantiza resultados precisos. Los usuarios pueden obtener datos 3D precisos de elementos cerrados talos como perforaciones, ranuras y rectángulos de piezas estampadas y mecanizadas in situ..

AM-CELL C apunta a potencial el análisis del proceso de fabricación para mejorar los resultados desde su origen, reducir costos de producción y alcanzar procesos de control de calidad estandarizados.

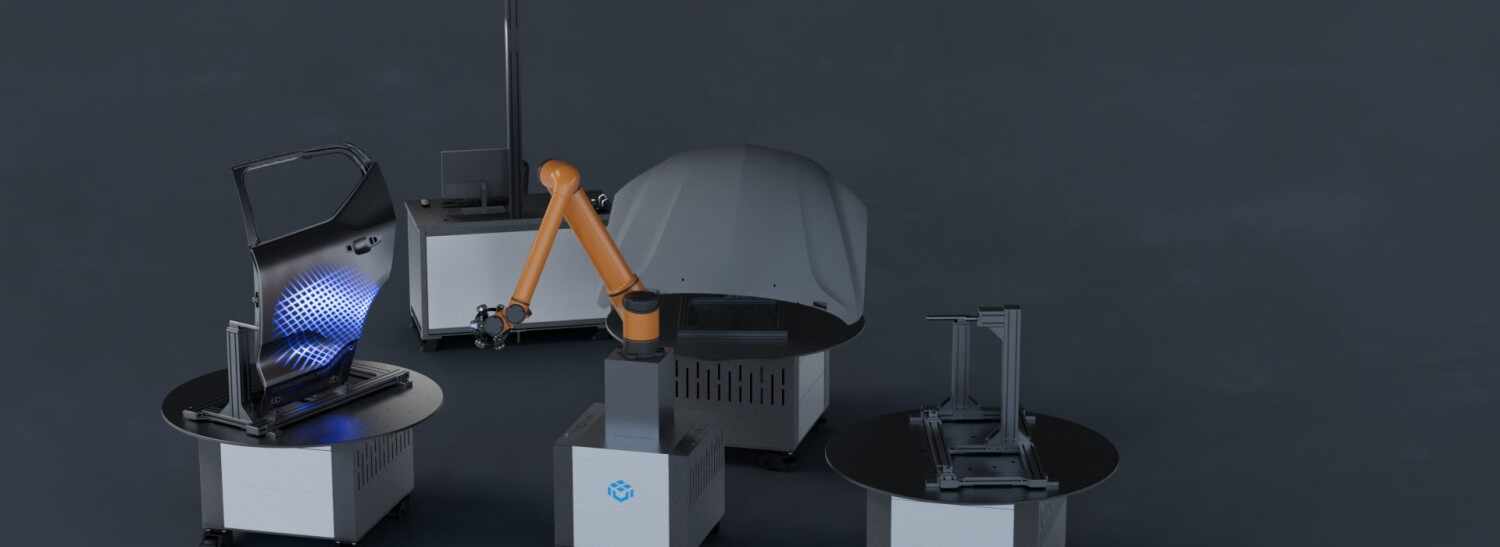

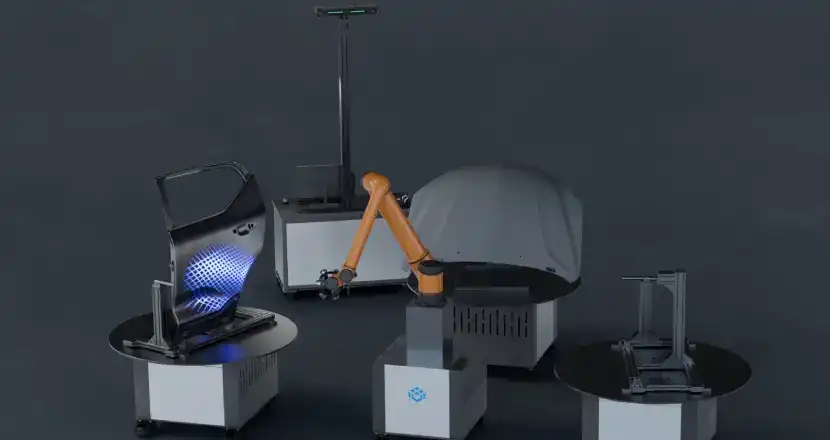

Los usuarios pueden seleccionar diferentes soluciones con múltiples posicionadores de acuerdo con sus requerimientos de medición, tiempos de ciclo y categorías de producto, alcanzando mediciones eficientes sin tiempos de inactividad. Gracias al potente software, pueden procesarse múltiples tareas al mismo tiempo. Esta avanzada solución de medición automatizada permite mediciones continuas, eliminando esperas o interrupciones y ofreciendo una tasa de medición 5 veces más rápida que la de CMM tradicional. Por tanto, es capaz de reducir significativamente el ciclo de producción y mejorar la eficiencia de producción.

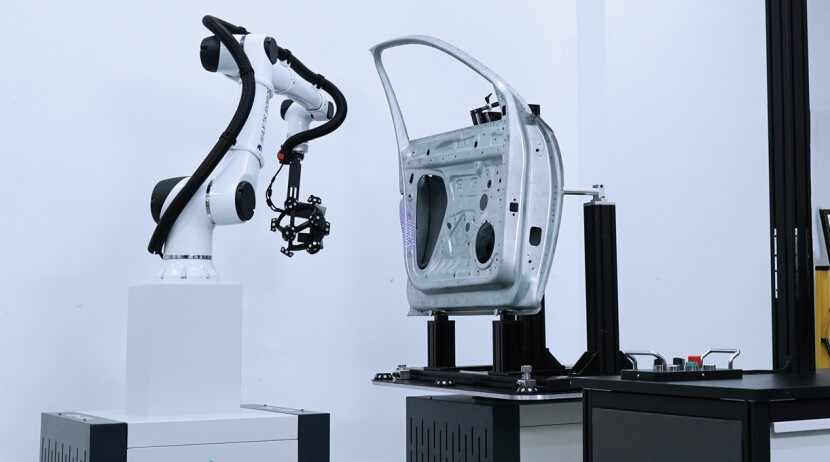

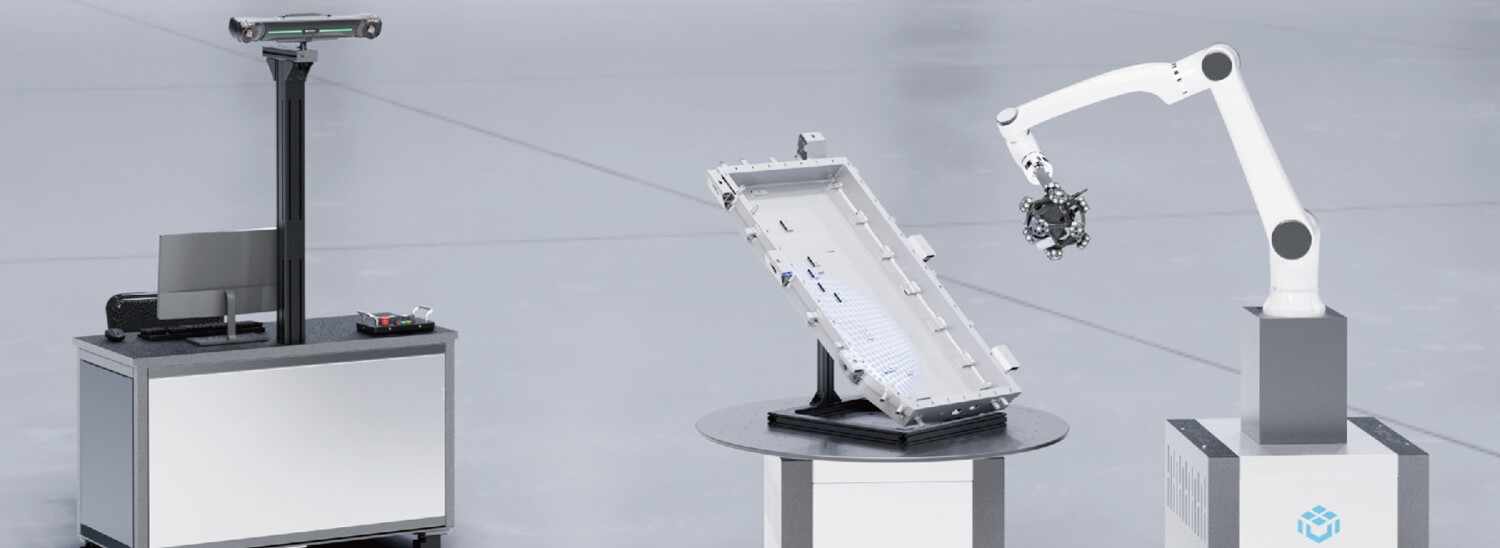

La serie AM-CELL C es altamente compatible con una gran variedad de cobots de largo alcance, de diferentes marcas y modelos, especialmente aquellos con un brazo con alcance mayor a 1300 mm. El sistema permite operaciones de enchufar y usar sin requerir de configuraciones de hardware adicionales, haciéndolo ideal en variados usos industriales para reducir los costos de operación y tiempos de preparación.

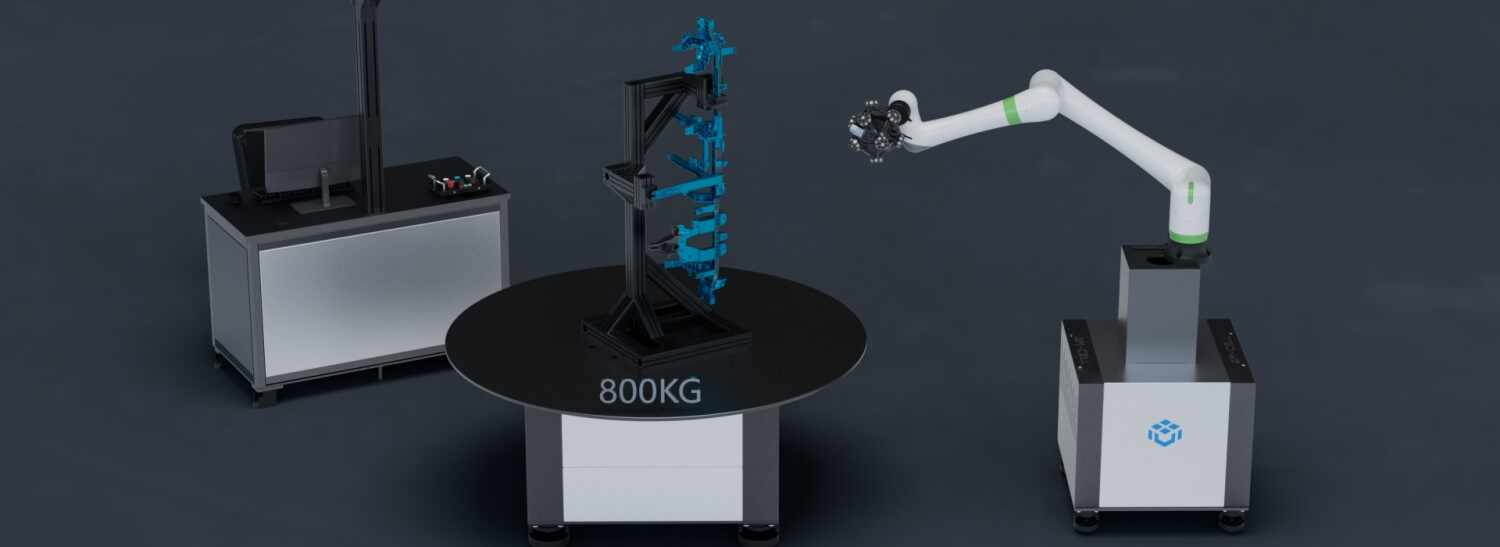

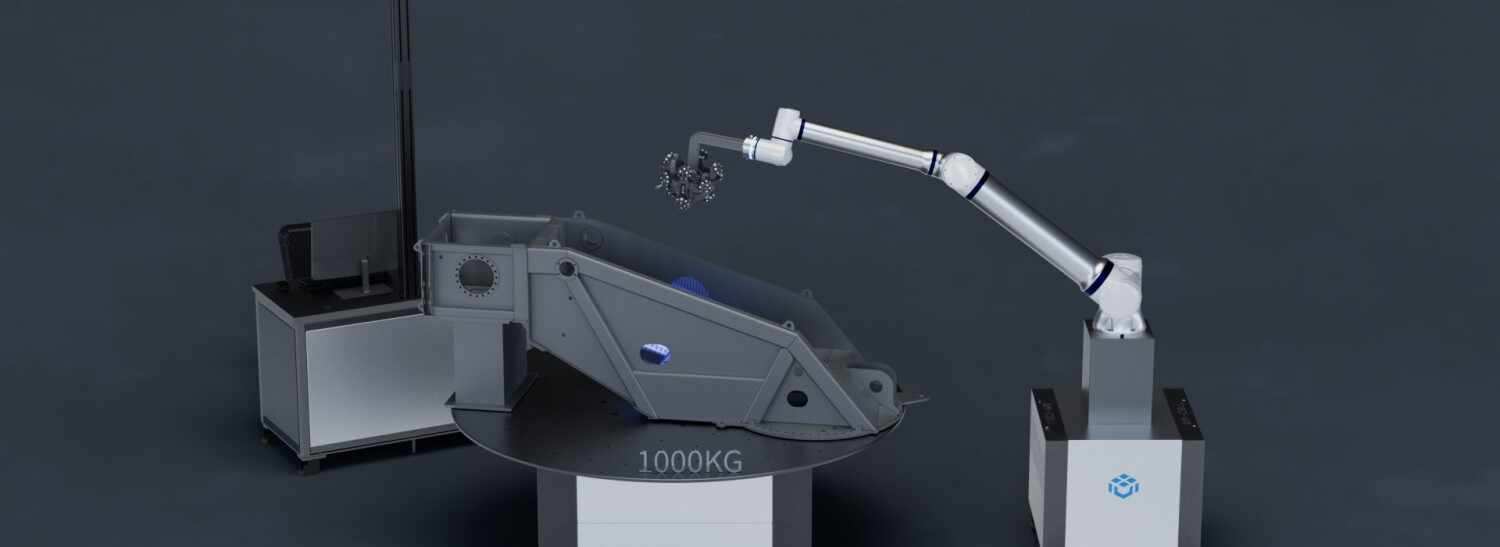

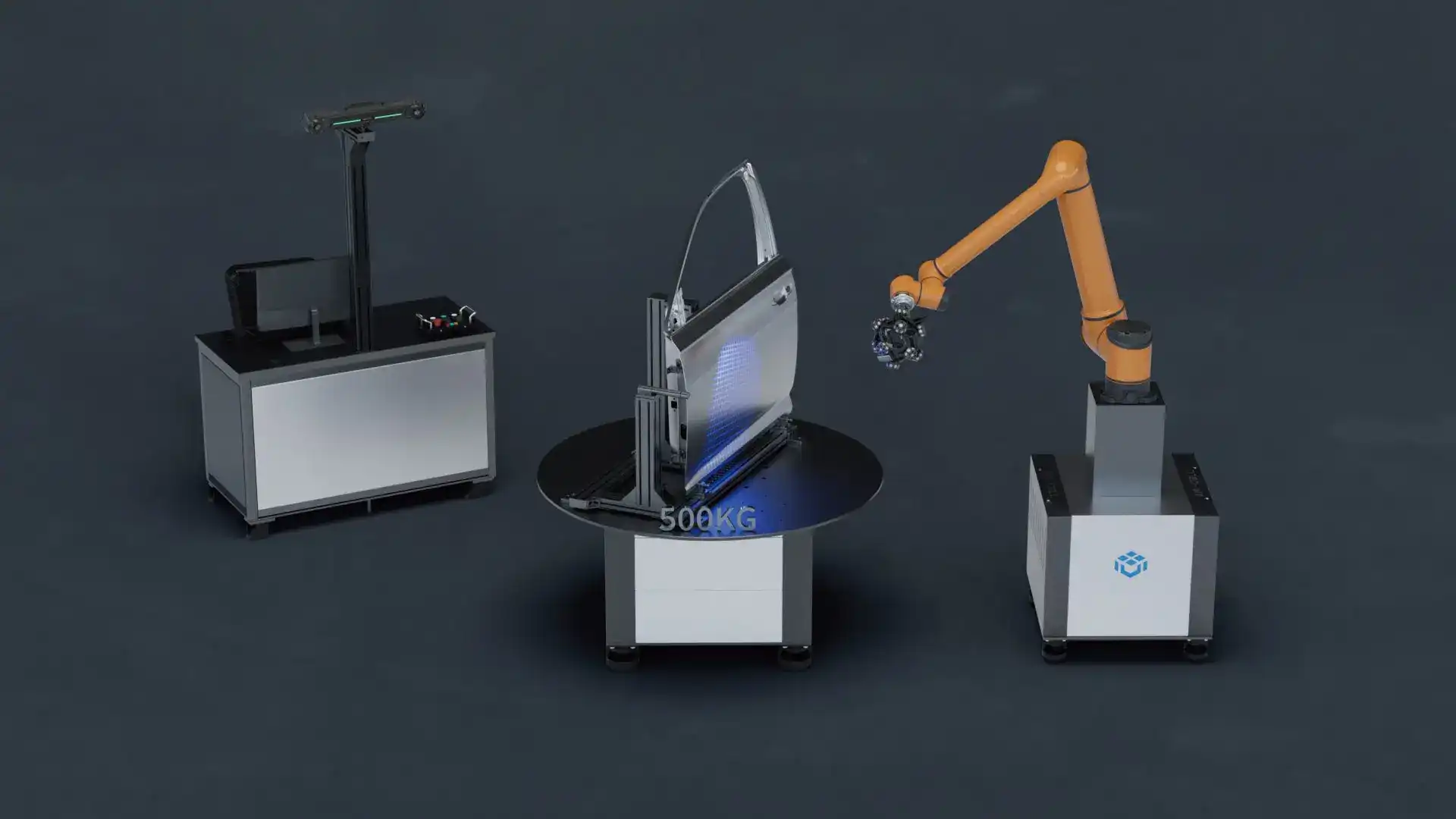

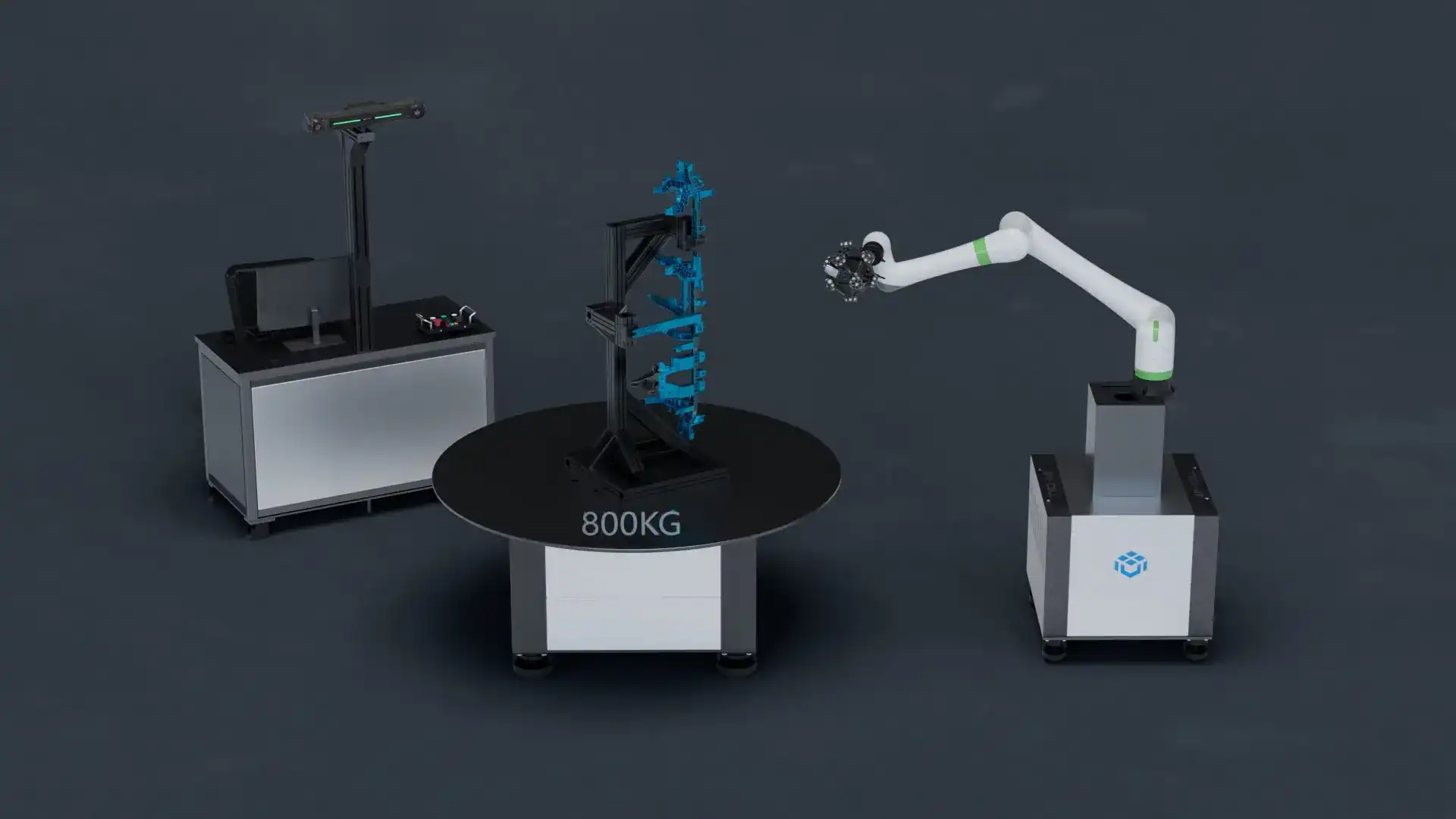

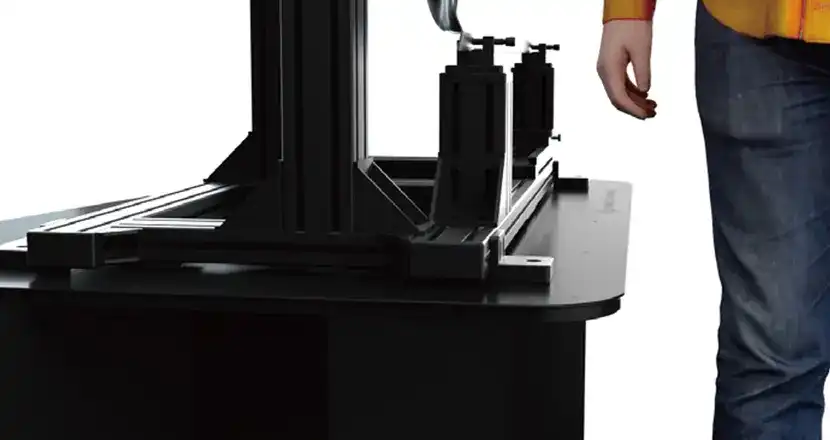

Además, el sistema ofrece mesas giratorias inteligentes con variadas dimensiones y cargas de trabajo, en el rango de entre 200 kg y 1000 kg. Los usuarios pueden escoger opciones apropiadas al inspeccionar piezas de variados pesos y tamaños, disfrutando de un sistema de inspección automatizado altamente efectivo y adaptable.

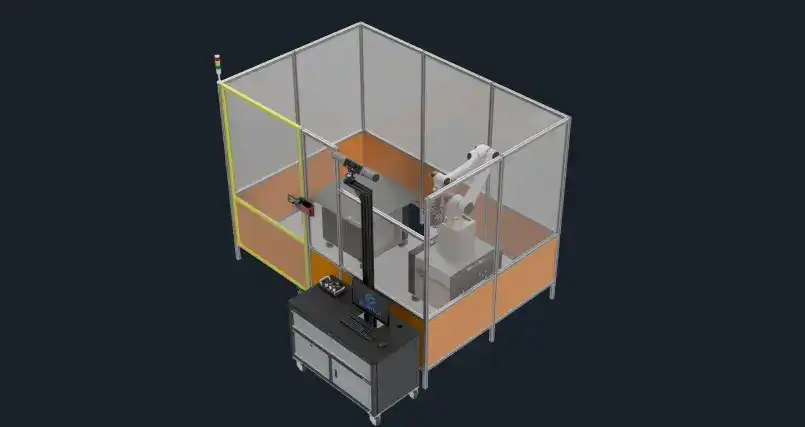

Tanto los robots como los posicionadores están equipados con servo-mechanismos avanzados que poseen una retroalimentación de fuerza precisa para reducir la necesidad de precauciones de seguridad especiales y garantizar una operación segura. Por tanto, los operadores humanos y el sistema de medición pueden compartir un mismo sitio de trabajo sin comprometer la seguridad de ninguno de ellos. Adicionalmente, el sistema opta por variadas medidas de protección, tales como vallas de seguridad, cortinas de seguridad livianes y cierres de puertas de seguridad, atendiendo a usuarios con necesidades de seguridad elevadas.

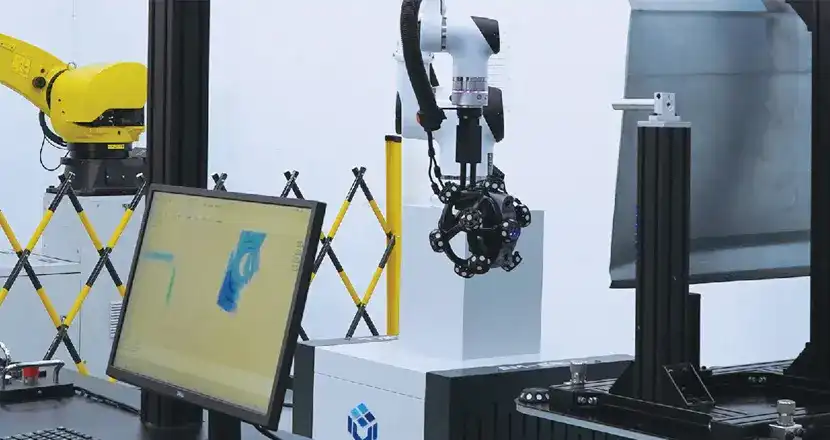

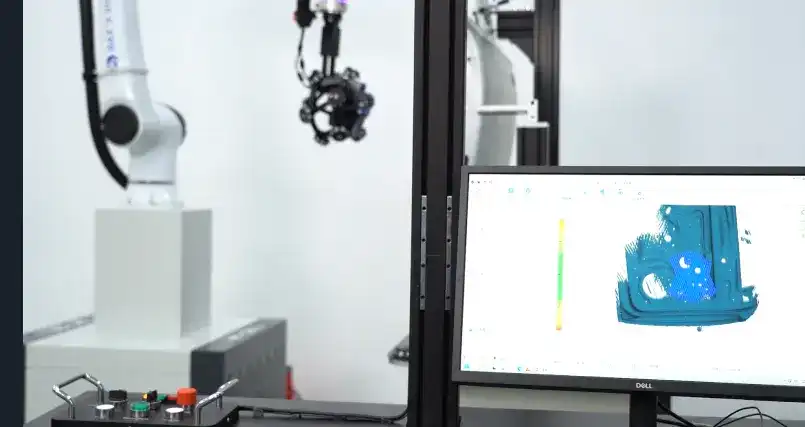

AM-CELL C está provisto del software de medición automatizado desarrollado internamente, DefinSight-AM, que permite una captura de datos avanzada y un control de robot altamente inteligente. Es compatible con toda la gama de escáneres 3D de Scantech y variadas soluciones de medición para permitir una captura de datos precisa y resultados de medición confiables. El software puede colaborar con robots industriales y cooperativos establecidos. Puede permitr una conexión directa con los robots, a la vez que satisface requerimientos de seguridad al abrir su script de control, de este modo reduciendo el nivel técnico necesario para la operación del robot.

El software puede configurarse según los permisos de usuario en Modo Ingeniero o Modo Operador.

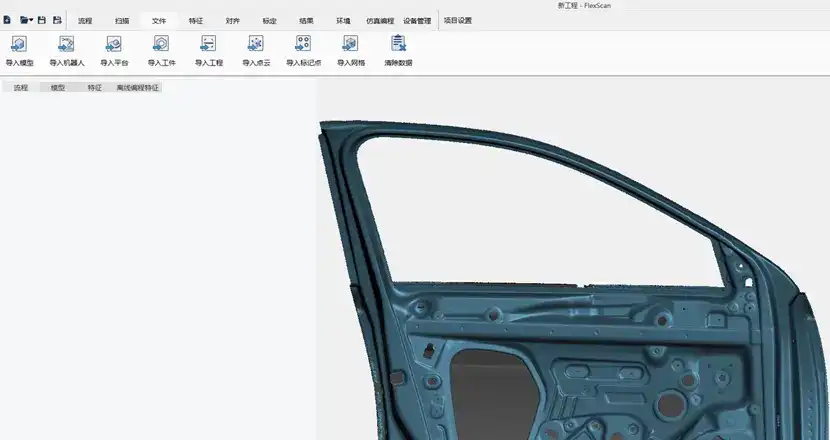

Modo Ingeniero: Este modo permite la programación offline de procedimientos o plantillas de medición automatizada, facilitando a los ingenieros el mantenimiento de múltiples sistemas de medición 3D automatizados. Además, posibilita el seguimiento de resultados de medición a lo largo del tiempo y el análisis estadístico, mejorando los procesos de control de calidad en manufactura.

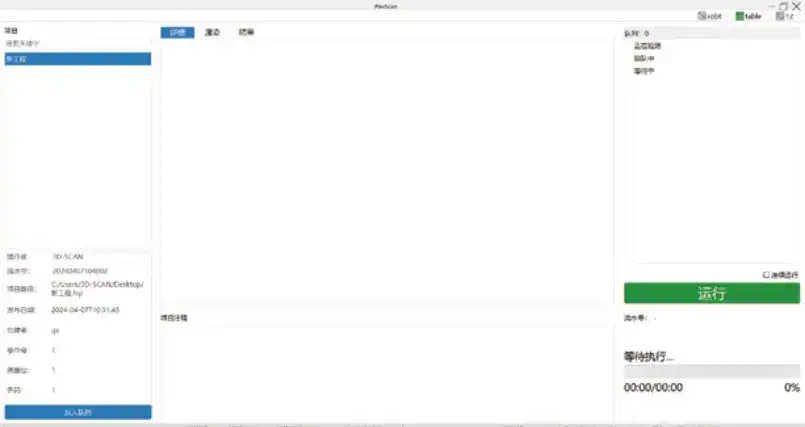

Modo Operador: En este modo, el software ofrece un arranque con un solo clic, invocando automáticamente plantillas, realizando cálculos y generando informes de inspección. El acceso del operador al software se limita solo a operación y lectura, lo que garantiza la ejecución segura de programas y equipos, reduce los requisitos de habilidad y minimiza los riesgos de errores del operador.

Además, el software es compatible con diversos protocolos de comunicación industrial y extensiones de dispositivos, como lectura de códigos, protección visual de seguridad y monitoreo del estado ambiental. Esto permite la integración total del sistema en el Internet Industrial de las Cosas (IIoT), facilitando operaciones eficientes en fábricas oscuras (lights-out) y entornos de producción no tripulados. Los fabricantes pueden monitorear la evolución de lotes, predecir tendencias de productos defectuosos y garantizar la estabilidad de la producción.
