インテリジェントな光学追跡測定を備えた TrackScan-P42 3D システムは、マーカーなしで即時スキャンを実現し、作業効率を大幅に向上させ、コストを削減します。
トラックスカン- P42 3Dシステム

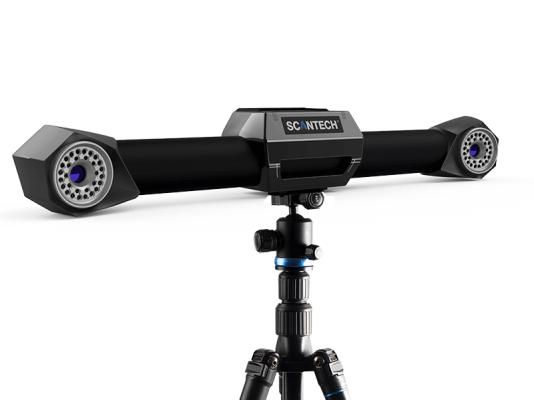

TrackScan - P42 3Dシステムは、インテリジェントな光学追跡測定技術と高品質の光学機器を採用しています。マーカーなしで超精度の動的3D測定を実行します。この3Dシステムは、品質管理、製品開発、リバースエンジニアリングなどに広く適用されています。
複数の作業モードを自由に切り替えることにより、トラックスカン- P42はさまざまなスキャン状況に対応します。 3つのスキャンモードにより、さまざまなシーンスキャンが可能になります。

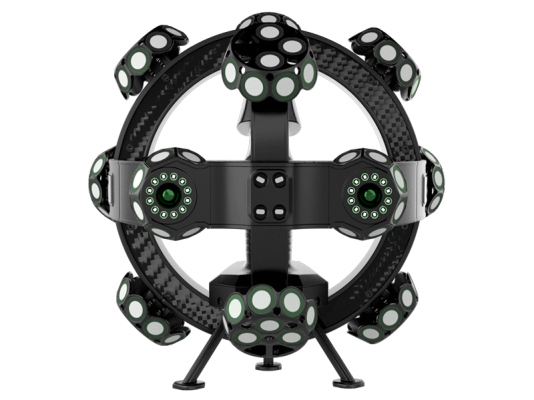

この光学3Dスキャナーは、柔軟な測定を実施し、高精度3Dデータを提供するために、ワイヤレスポータブルCMMとペアにすることができます。ギャップ、穴、溝、複雑な表面は、メーカーやエンジニアにとってもはや課題ではありません。 TrackScan - P SISERの光学3Dスキャナーは、インテリジェントで自動化された3D検査を実現するために、ロボット-アームに取り付けることもできます。

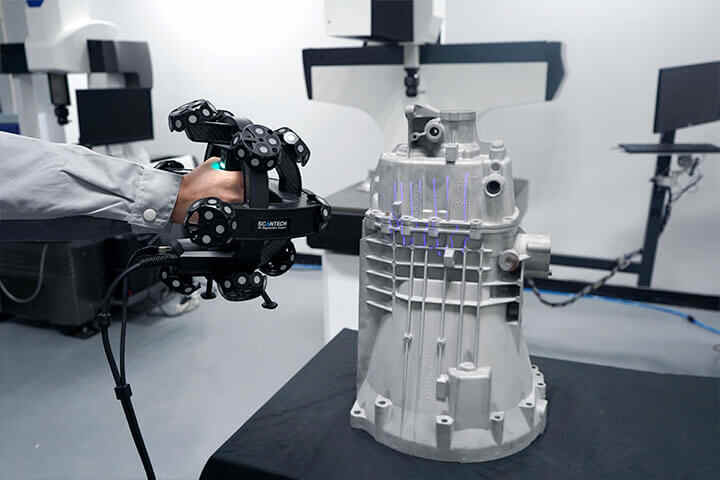

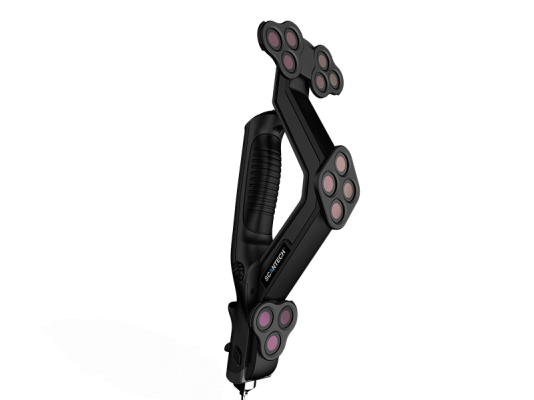

17本の青色レーザークロスと最大190万回/秒の超高速スキャン速度を備えたこの3D光学CMMレーザースキャナーは、スムーズな3Dスキャン体験を実現します。7本の平行青色レーザーラインは、細部のキャプチャに最適です。1本の青色レーザーラインは、深穴や死角位置の3Dデータを高速に取得します。

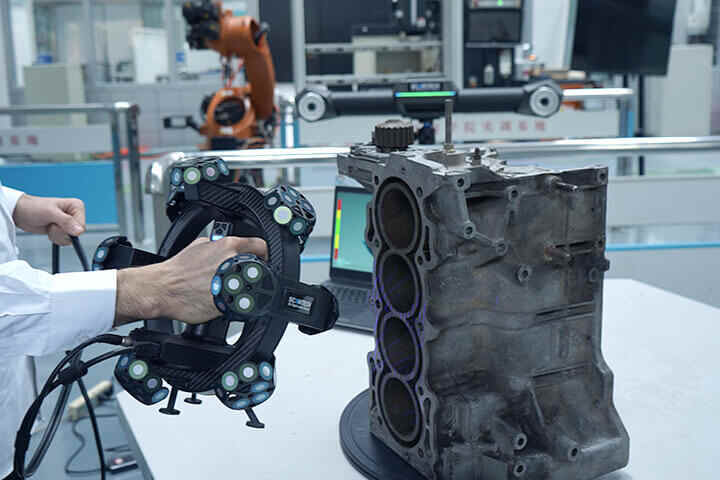

光沢のある表面や黒い表面の 3D データを簡単にキャプチャでき、環境、振動、温度変化に対する強力な耐干渉機能を備えています。

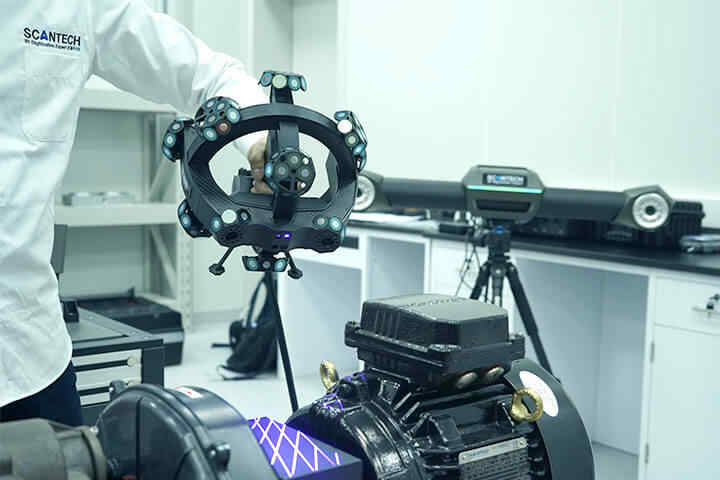

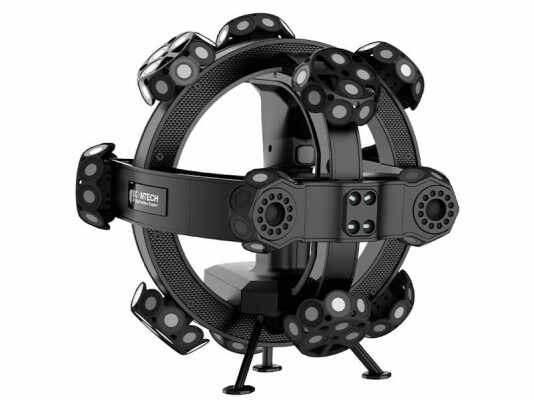

ポータブル CMM は、0.030 mm という高い単一点再現性を備え、穴や隠れた点の正確な 3D データを取得するように設計されています。
Ready To Get Started?
Rebuild our 3D world with the most advanced 3D scanning system available.
Technical Specifications
技術仕様
| タイプ | トラックスカン- P42 | ||
| スキャンモード | ウルトラ-高速スキャン | 17 blue laser crosses | |
| ハイパーフィンモードb | 7青の平行レーザーライン | ||
| ディープホールスキャン | 1つの追加の青いレーザーライン | ||
| 合計でレーザーライン | 42 | ||
| 正確さ（1） | 最大0.025 mm | ||
| 測定率 | 最大1,900,000測定/s | ||
| スキャンエリア | 最大500 mm×600 mm | ||
| レーザークラス | classⅱ（目-安全） | ||
| 解決 | 0.020 mm | ||
| 体積精度（2） | 10.4m³ | 0.064 mm | |
| 18.0m³ | 0.078 mm | ||
| 体積精度 （MSCAN - L15写真測量システムを使用） | 0.044 mm + 0.015 mm/m | ||
| ポータブルCMM | オプション | サポート | |
| シングルポイントの再現性 | 0.030 mm | ||
| 部品サイズの範囲（推奨） | 200〜6000 mm | ||
| スタンド-オフ距離 | 300 mm | ||
| 被写界深度 | 400 mm | ||
| 出力形式 | .stl、.ply、.obj、.igs、wrl、.xyz、.dae、.fbx、.ma、.ascまたはcustomized | ||
| 動作温度範囲 | - 10°C〜40°C | ||
| インターフェイスモード | USB 3.0 | ||
| 特許 | CN204329903U、CN104501740B、CN104165600B、CN204988183U、CN204854633U、CN20494444431U、CN204902788U、CN105068384B、CN105049664B、CN105049664U、 CN204963812U、CN204902785U、CN204902790U、CN106403845B、CN209197685U、CN209263911U、CN106500627B、CN106500628B、CN20631210962828B US10309770B2、KR102096806B1 | ||
（1）ISO 17025認定：VDI/VDE 2634パート3標準およびJJF 1951仕様に基づく、プロービングエラー（サイズ）（PS）パフォーマンスが評価されます。
（2）ISO 17025認定：VDI/VDE 2634 PART3 StandardおよびJJF 1951仕様に基づく、球体間隔エラー（SD）パフォーマンスが評価されます。
課題
発掘現場では、考古学者たちが発掘、修復、清掃、保護、展示に至るまで、救出作業の全プロセスを担当しました。
解決策
Scantechは、恐竜のデジタル3Dスキャンと修復に招待されたことを光栄に思います。
Read the full case
課題
適切なスキルを持つ人材や業界知識の不足といった課題が、船舶の設計や定期検査の妨げとなっています。
解決策
高精度かつ高速なハンドヘルド3Dレーザースキャナーは、船舶の製品開発を加速し、品質管理プロセスを合理化する上で大きな可能性を秘めています。
Read the full case
課題
お客様はコンプレッサーをオーバーホールし、メンテナンスのガイドとしてコンプレッサーローターの完全な3Dデータを収集する必要があります。
ソリューション
ハンディ3Dスキャナーは、ワークピースの完全な3Dデータを迅速に取得できます。このデータに基づいてモデリングと処理を行うことで、部品の生産サイクルを短縮し、メンテナンス作業を効率的に完了することができます。
Read the full case
