Accélérer l'ingénierie inverse de la conception de la roue de pompe

Avec le développement continu de l'industrialisation, le pompage de l'eau est fréquemment utilisé dans nos vies. De l'approvisionnement en eau civile et du chauffage de la circulation de l'eau aux industries chimiques et pharmaceutiques, le pompage de l'eau apparaît partout. La fonction principale est de transporter l'eau et d'autres types de liquides d'un endroit à un autre.

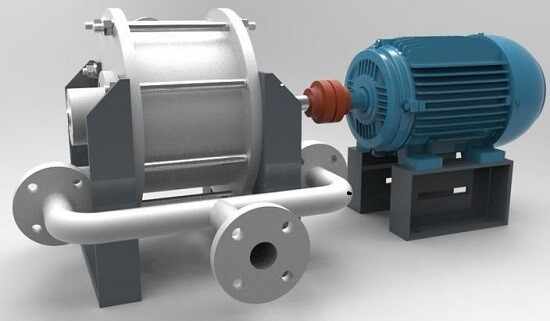

La roue de pompe, en tant que partie centrale du pompage de l'eau, est tournée par le moteur pour générer de l'énergie cinétique mécanique. Dans l'inspection de la fabrication, la roue est le principal facteur qui affecte l'efficacité du travail du pompage de l'eau. Une mauvaise conception de la pompe fait des pertes hydrauliques et des pertes de dégagement à l'entrée et aux aubes de la pompe, affectant l'énergie cinétique.

De quel fabricant a besoin?

Le fabricant vise à faire ingénierie inversede la roue de la pompe, la prémisse est donc de savoir comment obtenir efficacement les données 3D précises. Dans le passé, les gens ont utilisé des scanners 3D structurés pour gérer ce problème, cependant, cette méthode traditionnelle existe certains démérites. Par conséquent, le fabricant souhaite obtenir les données 3D précises de la roue de pompe par balayage 3D portable et dépendre du logiciel 3D pour le traitement des données.

Scanner 3D structuré vs scanner 3D portable

La roue de pompe a une structure interne étroite avec de nombreux angles de transaction. Comment choisir un moyen efficace?

Inconvénients du scanner 3D structuré:

• Besoin d'énergie - Spray pour la surface brillante; causer des dommages pour nettoyer les pièces
• Les étapes de fonctionnement complexes provoquent un faible - efficacité
• Difficile d'obtenir des données 3D sur les caractéristiques intérieures et les angles morts, ce qui diminuera la précision du balayage et fera des écarts

Avantages du scanner 3D portable:

• Poudre - Spray non réquisitionné
• Flexibilité élevée et précision pour capturer les données 3D des angles morts et des caractéristiques clés
• Taux de mesure rapide pour économiser le coût de la main-d'œuvre et le temps de travail

Solution Scantech 3D

Scantech HSCAN Handheld 3D Scanner répond aux demandes du fabricant dans les aspects suivants:

• Scanning Reflective Pump Ravard sans poudre - Spray
• Capturez avec précision et rapidement les données 3D de Hole Deep et des fonctionnalités compliquées par balayage 3D
• La numérisation portable et flexible permet aux personnes ou au scanner de déplacer avec désinvolture
• La mesure non - contact évite les dommages

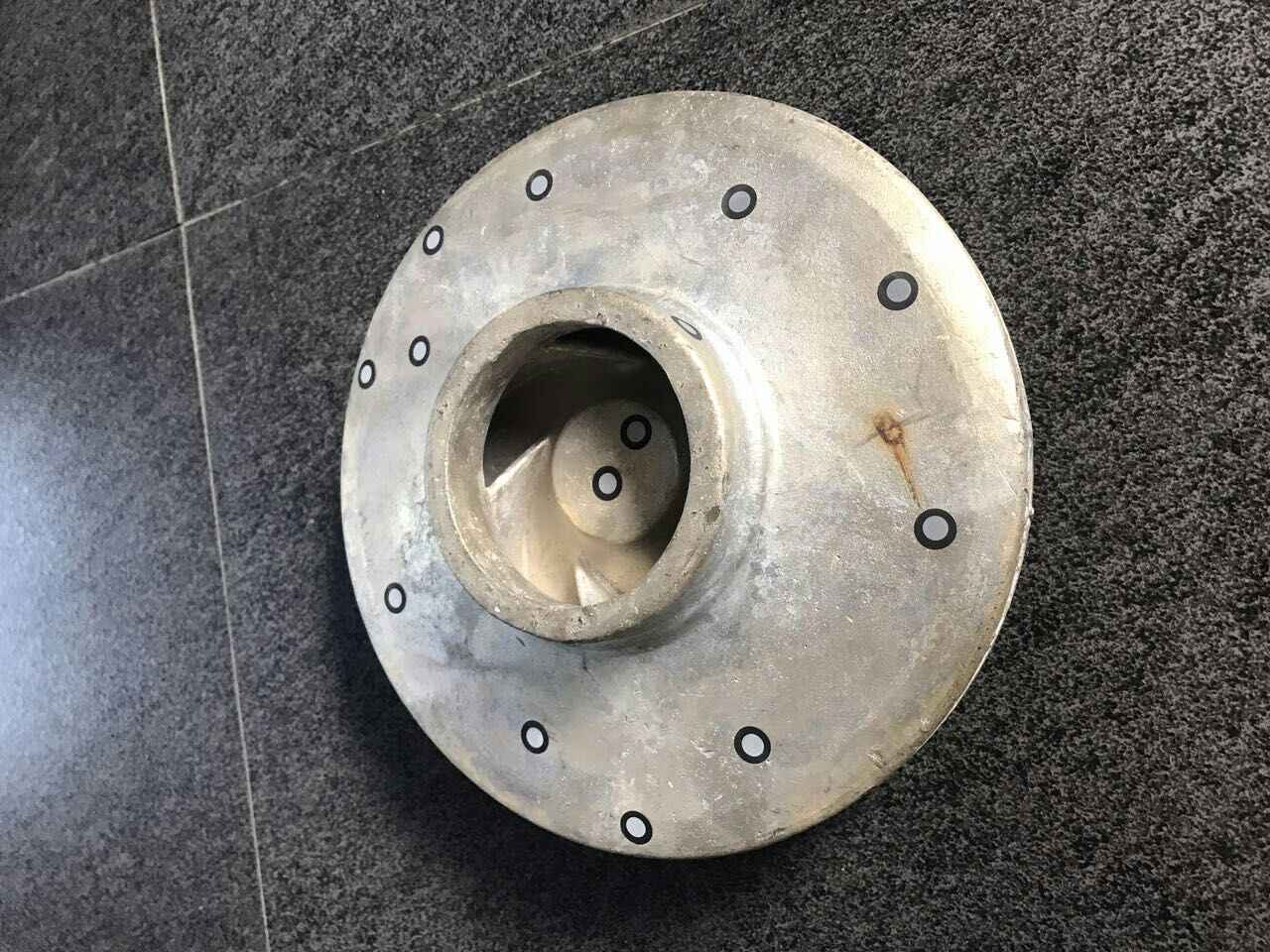

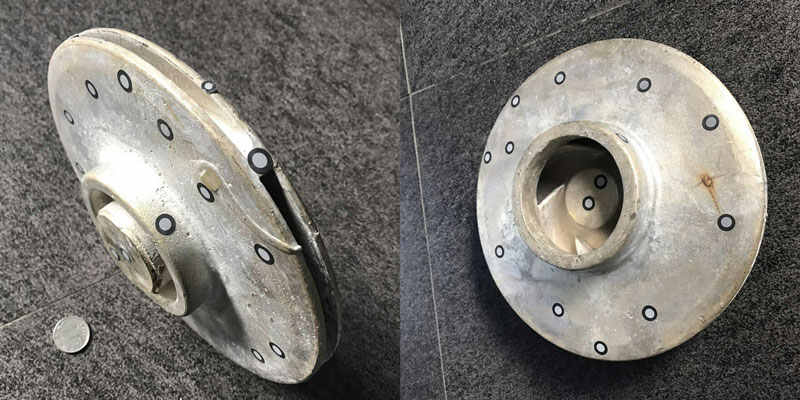

Étape 1. Marqueurs de fixation sur la roue de la pompe

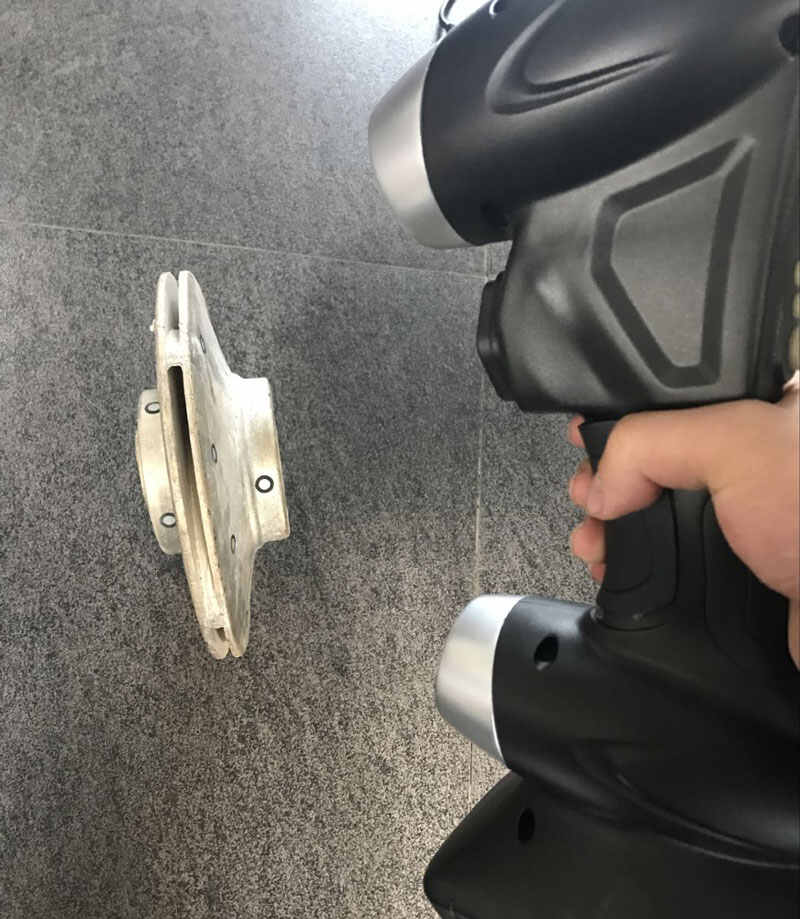

Étape 2. Analyser et obtenir des données de cloud de points

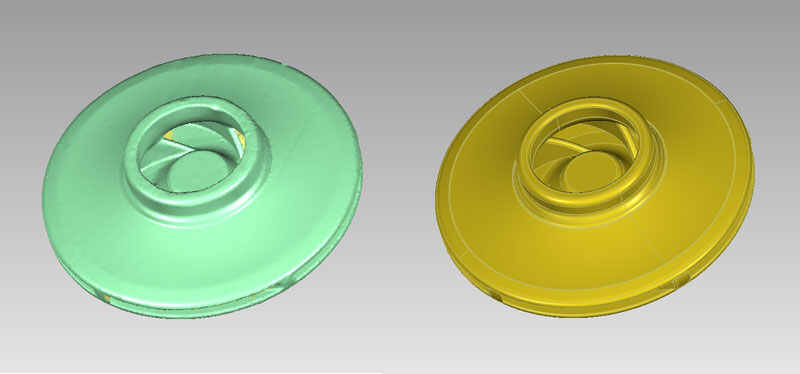

Étape 3. Importation des données dans ScanViewer de logiciel 3D pour le processus de données

Étape 4. Repenser la structure de la roue de pompe en fonction des écarts d'inspection

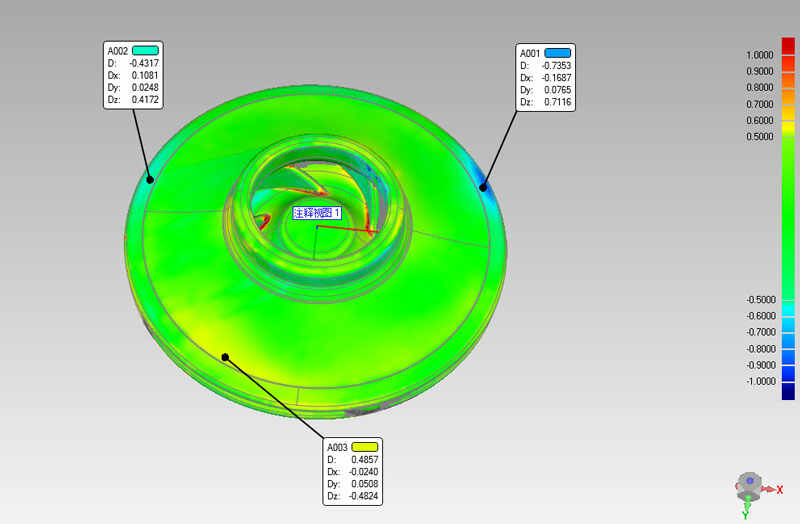

La carte des couleurs aide les ingénieurs à connaître clairement les écarts entre la partie d'origine et le modèle 3D

Il ne faut que quelques minutes pour terminer le balayage. En utilisant le scanner 3D HSCAN, les données 3D complètes et le modèle 3D réaliste de la roue de pompe sont facilement obtenus. Cette technologie de numérisation 3D avancée optimise développement et les workflows d'inspection 3D pour les entreprises manufacturières.
